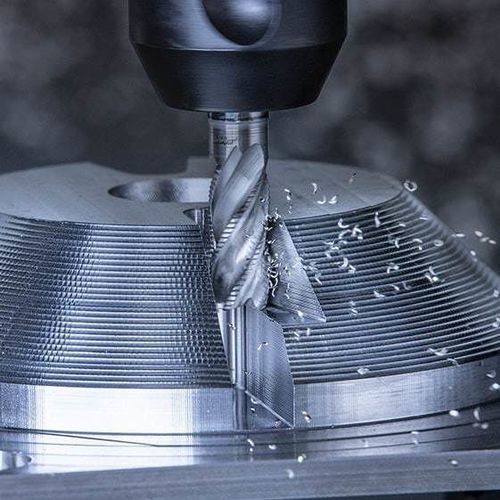

Kugelkopffräser SilverLine

EckradiusMit TiAlCrN-BeschichtungHartmetall

Übersicht
Die Vollhartmetallfräser SilverLine bieten eine universelle Lösung für die Bearbeitung von Stahl, Edelstahl und Gusseisen (ISO P / M / K). Die Baureihe kombiniert einen verstärkten Kern, optimierte Geometrien und die DPB72S TiAlCrN-Multilackschicht für gleichbleibende Zerspanungsleistungen in vielfältigen Fräsanwendungen.

Produktpalette

• Eckige Schaftfräser
• Fasenfräser
• Torus-Scheibenfräser
• Kugelkopffräser (ball nose)
• Fasenradiusfräser
• 2-, 3-, 4-, 5-, 6-, 7- und 9-Schneiden-Ausführungen (2/3-Schnitt metrisch; 7/9-Schnitt imperial)

Größenverfügbarkeit

• Umfangreiche Auswahl an imperialen Größen für US-Anwendungen
• Ausgewählte metrische Konfigurationen
• Durchmesserabdeckung: Ausgewählte Geometrien von Ø 3 mm bis 25 mm und Ø 1/8"–1 1/4"

Fräsfähigkeiten / Hauptanwendungen
SilverLine unterstützt ein breites Spektrum universeller Frässtrategien. Typische Anwendungen:

• Schulterfräsen
• Planfräsen
• Umfangsfräsen
• Helikale Rampenfräsung und helikale Eintauchvorgänge
• Nuten- und Vollnutenfräsen
• Trochoidalfräsen
• Schruppen und Schrupp-Finish
• Hochgenauer Schlichtbetrieb
• 3D-Fräsen mit Kugel- und Radiusgeometrien
• Entgraten

Konstruktions- & Leistungsmerkmale

• Verstärkter Kern für erhöhte Steifigkeit und reduzierte Vibrationen
• Optimierte Spannut- und Freiwinkel zur Wärmereduzierung und Effizienzsteigerung
• Spezielle Schneidgeometrien für ruhigen Lauf bei hohen Schnittgeschwindigkeiten in Schrupp-, Vollnuten-, Umfangs- und Schlichtoperationen
• Verbesserte Spanabfuhr zur Unterstützung einer zuverlässigen Prozessstabilität
• Fertigung mit Latest Edge Prep-Technologie: CNC-gesteuertes Einzelbürsten für konstante Schneidkantenbedingungen

Materialeignung
Hauptanwendungen: Stahl, Edelstahl und Gusseisen (ISO P / M / K). Sekundäre Eignung für ausgewählte Nichteisen- und hitzebeständige Materialien je nach Geometrie.

Demonstrationen
Unter realen Bearbeitungsbedingungen validierte Werkzeuge zeigen geringere Schnittkräfte und verlängerte Standzeiten in Produktionsszenarien.

Technische Spezifikationen

• Bezeichnung: SilverLine (CERATIZIT Advanced Lines)
• Grundwerkstoff: hochwertiges Vollhartmetallsubstrat
• Beschichtung: DPB72S — TiAlCrN-Multilayer-Beschichtung mit Chromverstärkung
• Geometrien: Schneidenanzahl 2–9 und Schneidkantentypen (scharf, Radius, Fase, Torus, ball nose)
• Kern: verstärkt für erhöhte Prozesssicherheit
• Fertigung: Edge Prep mit CNC-gesteuertem Einzelbürsten pro Werkzeug
• Versionen: kurz, mittel, lang, extra lang; imperial und metrische Ausführungen
• Größenbereich: ausgewählte Geometrien Ø 3 mm bis 25 mm und Ø 1/8"–1 1/4"
• Anwendungen: Schulter, Plan, Umfang, Helixrampe, Nut, Trochoidal, Schruppen, Schlichten, 3D-Fräsen, Entgraten
• Materialgruppen: ISO P / M / K (primär); Nichteisen- und hitzebeständige Materialien (sekundär)
