Management-Software Data4Flight®

Projektentwicklungfür die Luftfahrt2D

Übersicht
INSTRUMENT FLIGHT PROCEDURE DESIGN ist eine Suite von CGX AERO Softwaremodulen zur Entwicklung, Verwaltung und Verifikation von Instrumentenflugverfahren, Luftfahrtdatenmanagement, Kartographie und Luftraumgestaltung. Die Suite umfasst Markenmodule (GéoTITAN®, Data4Flight®, AIP-GIS Charting® und Airspace4Flight®), die spezifische Phasen des Verfahrensdesigns und der Datenworkflows abdecken.

Data4Flight®
Data4Flight® ist eine Lösung für das Management luftfahrtspezifischer Daten mit einer intuitiven Oberfläche, um die Effizienz der Anwender zu erhöhen und Interoperabilität beim Datenaustausch zu gewährleisten.

• Zentralisierte AIXM 5.1-erweiterte Datenbank: Standalone- oder Server-Modus (PostgreSQL oder SQLite).
• Import/Export mehrerer Formate und Standards: AIXM 4.5/5.1, ARINC 424, ARINC 816.
• Interoperabilität mit GéoTITAN®, AIP-GIS Charting®, AIM4Flight® und Thales TopSky®.
• 2D- und 3D-Visualisierung zur räumlichen Überprüfung.
• Integrierte Business-Rule-Engine mit vordefinierten Regelsets (ADQ, AIXM, ARINC 424) und Unterstützung für benutzerdefinierte Regeln.
• Automatisierte Exporte: Erstellung technischer Flight Procedure Design-Berichte in Excel- und Word-Formaten.

GéoTITAN®

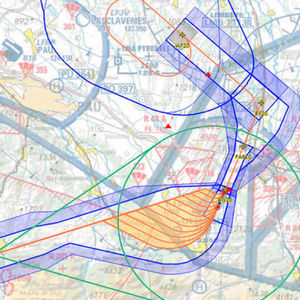

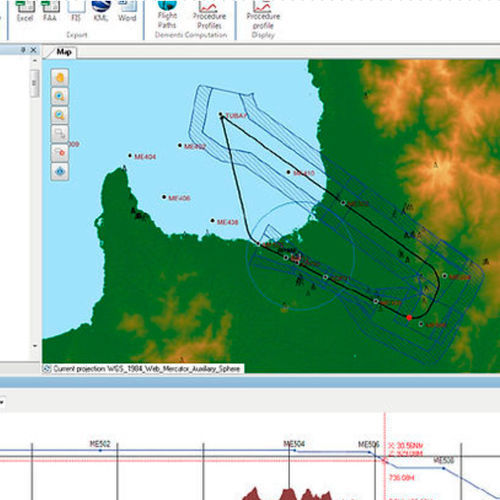

GéoTITAN® ist eine Expertenanwendung zur automatisierten Erstellung und Verwaltung konventioneller und RNAV-IFR-Trajektorien sowie ihrer Schutzbereiche.

• Datenbankgesteuerte Abläufe mit minimalem manuellen Aufwand.
• Benutzeroberfläche fokussiert auf Verfahrensentwurf und geografischen Kontext.
• Integrierte Datenqualitäts- und Konsistenzprüfungen.
• Automatisierte geodätische Berechnungen basierend auf WGS84.
• Automatische Berechnung von Schutzbereichen und Mindesthöhen aus Hindernissen und digitalem Geländemodell (DTM).
• Automatisierte regulatorische Prüfungen und flexibles Design über konfigurierbare Vorlagen.
• Native Interoperabilität mit AIXM 4.5/5.1 und Data4Flight® / AIM4Flight®.

AIP-GIS Charting®
AIP-GIS Charting® ist eine Kartographie-Anwendung zum Erstellen, Aktualisieren und Publizieren von zivilen und militärischen Luftfahrtkarten gemäß ICAO Anhang 4.

• Fortgeschrittene Kartenproduktion auf Basis von ArcGIS (ESRI).
• Direkte Verbindung zur zentralen AIXM-Datenbank zur Wahrung der Datenintegrität.
• Kartographische Werkzeuge: Temporalisierungsmanagement, Erstellung kartographischer Elemente und datengetriebene Elemente (Off‑View-Trajektorien, Profilansichten, dynamische Tabellen).
• Produktmanagement: Dokumentenverwaltung für Karten und Vorlagen, Symbolbibliothek, erweitertes Labeling und regelbasierte Symbol/Text-Generierung.
• Qualitätskontrolle: automatische Erkennung geänderter Features und betroffener Karten, Berichtserstellung und Workflow-Management.
• Vorlagen: vorgefertigte ICAO Anhang 4-Vorlagen und anpassbare Vorlagen für spezifische Anforderungen.

Airspace4Flight®
Das Modul Airspace4Flight® ermöglicht die Gestaltung und Bearbeitung von Lufträumen und Routen direkt in der Data4Flight®-Datenbank. Es validiert Luftraum- und Streckenattribute gegen luftfahrtspezifische Business-Regeln und liefert Analysen zur Einhaltung der ICAO-Entwurfsempfehlungen (Anhang 11) und des ICAO Doc 8168 Vol.2.

Technische Spezifikationen

• Unterstützte Formate und Standards: AIXM 4.5 & 5.1, ARINC 424, ARINC 816.
• Datenbankmodi: Standalone oder Server; PostgreSQL oder SQLite Backends.
• Geodätische Berechnungen basierend auf WGS84.
• Visualisierung: 2D- und 3D-Darstellung der Umgebung.
• Business-Rule-Engine: vordefinierte Regelsets (ADQ, AIXM, ARINC 424) und Unterstützung für benutzerdefinierte Regeln.
• Automatisierte Berechnungen: Schutzbereiche, Mindesthöhen aus Hindernissen/DTM, geodätische Berechnungen.
• Interoperabilität: native Anbindungen an GéoTITAN®, AIP-GIS Charting®, AIM4Flight® und Thales TopSky®.
• Export: automatische Erstellung technischer Berichte (Excel, Word).
• Kartographie: ArcGIS-basierte Produktion, Symbolbibliothek und ICAO Anhang 4-konforme Vorlagen.
