Überblick
INSTRUMENT FLIGHT PROCEDURE DESIGN ist eine Suite aeronautischer Softwarelösungen und Module zur Erstellung von Flugverfahren, Verwaltung aeronautischer Daten, Kartenerstellung und Luftraumplanung. Sie umfasst benannte Komponenten wie Data4Flight®, GéoTITAN®, AIP-GIS Charting® und Airspace4Flight®, die zusammenarbeiten, um Verfahrensentwurf, Validierung, Visualisierung, Interoperabilität und Produkterstellung zu unterstützen.

Data4Flight® — Verwaltung aeronautischer Daten

• Zentrale, erweiterte AIXM 5.1 Datenbank, verfügbar im Standalone- oder Servermodus, basierend auf PostgreSQL- oder SQLite-Technologien.
• Entwickelt für die Verwaltung aeronautischer Daten mit einem intuitiven, benutzerfreundlichen Ansatz zur Maximierung der Anwender-Effizienz und Förderung der Interoperabilität durch Datenaustausch.
• Erfassen und Austausch von Daten in unterstützten Formaten und Standards: AIXM 4.5 und 5.1, ARINC 424 und ARINC 816.
• Interoperabilität mit GéoTITAN®, AIP-GIS Charting®, AIM4Flight® und Thales TopSky®.
• 2D- und 3D-Visualisierungsumgebungen für aeronautische Daten.
• Integrierte Business-Rule-Engine zur Verifikation mit vordefinierten Regel-Sets (ADQ, AIXM, ARINC 424) und Unterstützung für anpassbare Regeln.
• Export: Automatisierte Erstellung technischer Berichte für Flight Procedure Design in Excel- und Word-Formaten.

AIP-GIS Charting® — Aeronautische Kartenerstellung

• Softwareanwendung für die aeronautische Kartenerstellung, die Bearbeitung, Aktualisierung und Veröffentlichung von zivilen und militärischen Karten gemäß ICAO Anhang 4 ermöglicht.
• Basierend auf der ArcGIS (ESRI) Plattform.
• Erweiterte Arbeitsabläufe zur Kartenerstellung und direkte Anbindung an die zentrale AIXM-Datenbank.
• Erhält die Datenintegrität während des gesamten Kartenerstellungsprozesses.
• Kartografische Werkzeuge einschließlich Verwaltung der Kartentemporalität, Erstellung kartografischer Elemente und datengesteuerter Elemente (Off view trajectory, Profile View, Dynamische Tabellen).
• Produktmanagement: umfassende Verwaltung von Karten und Vorlagen, robuste Symbolbibliothek, erweitertes Labeling und regelbasierte Symbol- und Textgenerierung.
• Qualitätssicherungsfunktionen: automatische Identifikation geänderter Merkmale und betroffener Karten, Berichtserstellung und Workflow-Management.
• Vorlagen: vorkonfigurierte ICAO Anhang 4 Vorlagen und anpassbare Vorlagen für kartografenspezifische Anforderungen.

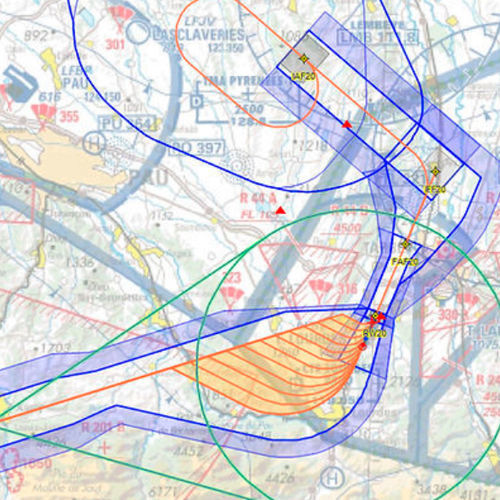

GéoTITAN® — Entwurf von Verfahrensflugbahnen und Schutzzonen

• Fachspezifische Anwendung zur automatisierten Erstellung und Verwaltung konventioneller oder RNAV IFR-Flugbahnen und deren Schutzzonen.
• Datenbankgesteuerter Ansatz, der manuelle Eingaben minimiert und die Benutzeroberfläche auf Verfahrensentwurfsaufgaben fokussiert.
• Geographische Umgebung, zugeschnitten auf Verfahrensentwurf, mit Qualitäts- und Konsistenzprüfungen der Daten.
• Automatisierte geodätische Berechnungen unter Verwendung des WGS84-Referenzsystems.
• Automatisierte Berechnung von Schutzzonen und Mindesthöhen aus Hindernissen und digitalen Geländemodellen (DTM).
• Automatisierte Regelüberprüfung und flexibles Design mittels automatisierter Vorlagen.
• Interoperabilität mit Standards und externen Systemen einschließlich AIXM 4.5 und 5.1 sowie Integration mit Data4Flight® und AIM4Flight®.

Airspace4Flight® — Luftraum- und Streckendesign

• Modul, das die Gestaltung von Lufträumen und Strecken direkt in der Data4Flight®-Datenbank ermöglicht.
• Zeigt Lufträume und Strecken an und bearbeitet sie; unterstützt die Validierung von Luftraum- und Streckenattributen gegen aeronautische Daten-Business-Regeln.
• Unterstützt luftfahrtspezifische Analysen zur Einhaltung der ICAO-Designempfehlungen (Anhang 11) und des ICAO Doc 8168 Band 2 (Aircraft Operations – Construction of Visual and Instrument Flight Procedures).

Visualisierung, Verifikation und Export

• 2D- und 3D-Visualisierungsumgebungen in den Modulen.
• Integrierte Verifikation über Business-Regeln mit vordefinierten Datensätzen (ADQ, AIXM, ARINC 424) und Möglichkeit zur Erstellung benutzerdefinierter Regeln.
• Automatisierter Export und Reporting, einschließlich technischer Berichte für Flight Procedure Design in Excel- und Word-Formaten.

Eigenschaften / technische Spezifikationen

• Unterstützte Datenformate und Standards: AIXM 4.5, AIXM 5.1, ARINC 424, ARINC 816.
• Datenbankoptionen: zentrale, erweiterte AIXM 5.1 DB; Standalone- oder Server-Modi; PostgreSQL- oder SQLite-Unterstützung.
• GIS-Plattform: AIP-GIS Charting® basierend auf ArcGIS (ESRI).
• Koordinatensystem / Geodäsie: WGS84 geodätische Berechnungen.
• Visualisierung: Unterstützung für 2D- und 3D-Umgebungen.
• Verifikations-Engine: Business-Rule-Engine mit ADQ-, AIXM- und ARINC-424-Regelsätzen; anpassbare Regeln.
• Automatisierte Berechnungen: geodätische Berechnungen, Schutzzonen, Mindesthöhen aus Hindernissen und DTM, automatisierte Regelprüfungen.
• Produktausgaben: automatisierte technische Berichte in Excel und Word; Kartenerstellung und Veröffentlichung konform mit ICAO Anhang 4.
• Interoperabilität: GéoTITAN®, AIP-GIS Charting®, AIM4Flight®, Thales TopSky® und andere externe Systeme über Standardformate.
• Vorlagen: vorkonfigurierte ICAO Anhang 4 Vorlagen und anpassbare Vorlagen für Kartografen und Verfahrensdesigner.
• Qualitätskontrolle: automatische Identifikation geänderter Merkmale und betroffener Karten, Berichtserstellung und Workflow-Management.
