Digitaler Korrelator / mit CMOS-Kamera FlexDIC

3D-Korrelation

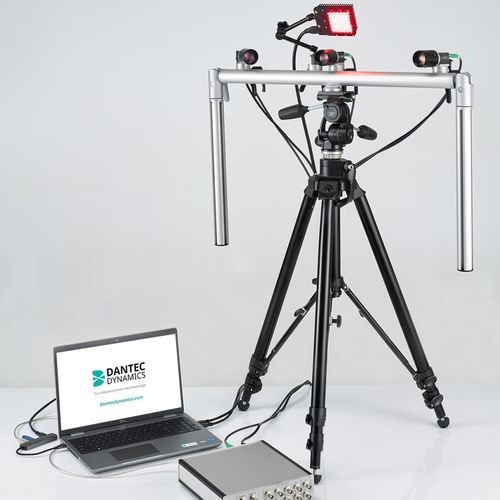

Das FlexDIC ist ein digitales Bildkorrelationsmesssystem (DIC), das als flexibles, robustes und multifunktionales industrielles und akademisches Dienstprogramm für eine breite Palette von Materialprüfungs- und Bewegungsanalyseanwendungen entwickelt wurde. Dieses einfach zu bedienende System kann alle Ihre Prüfanforderungen erfüllen und ermöglicht jedem Benutzer die schnelle Durchführung genauer und präziser Messungen von Verschiebung, Kontur (Form), Dehnung und (diskreten) kinematischen Größen von verfolgten Punkten. Das FlexDIC ist vollständig modular aufgebaut und kann mit zusätzlichen Objektiven, Kalibrierungszielen, Beleuchtungssystemen und auch mit zusätzlichen Kameras aufgerüstet werden, wodurch das System zu einem MulticamDIC-System wird. Das FlexDIC ist ein komplettes und voll ausgestattetes System, das standardmäßig mit einem Laptop-PC, einem DAQ-Controller, Objektiven, Kalibrierungszielen, Halterungen und einem Stativ geliefert wird. Die Messleistung wird entweder mit 1x, 2x oder 3x CMOS-Kameras mit USB3- oder GiGE-Vision-Technologie genutzt. (Ein Standard-FlexDIC-System besteht aus einem 3-Kamera-System). Das System kann entweder im DAQ-getriggerten oder im Master/Slave-Modus betrieben werden. Mit dem DAQ-Controller kann der FlexDIC bis zu 8x +/-10V Analogsignale einlesen (z.B. für eine Wägezelle oder einen LVDT). Es können auch bis zu 2 analoge Ausgänge von Istra4D ausgelesen werden (dazu ist das DSM 32015: Istra4D Real-Time Correlation Evaluation Module erforderlich). Dieses einfach zu bedienende System kann alle Ihre Prüfanforderungen erfüllen und ermöglicht jedem Benutzer die schnelle Durchführung genauer und präziser Messungen von Verschiebung, Kontur (Form), Dehnung und (diskreten) kinematischen Größen von verfolgten Punkten. Mögliche Anwendungen für Materialprüfung und Bewegungsanalyse sind: einfache, quasistatische Zug-, Druck- und Knickprüfungen
