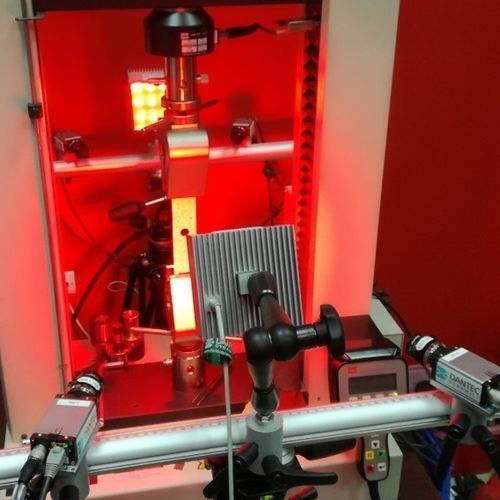

Digitaler Korrelator MulticamDIC

Das MulticamDIC ist ein kombiniertes Stereorig-Array-Messsystem mit digitaler Bildkorrelation (DIC), bestehend aus 4 oder mehr (bis zu 16) USB3- oder GigE-Kameras. Dieses fortschrittliche, anwendungsspezifische Messsystem bietet Prüfingenieuren die Möglichkeit, großflächige und komplexe (konturierte) Oberflächenprüfungen von Bauteilen und Strukturen durchzuführen. Einer der Hauptvorteile eines MulticamDIC-Systems besteht darin, dass das Sichtfeld (Field-of-View, FoV) auf mehrere m2 (bis zu ca. 25-30 m2) erweitert werden kann, indem die zusätzliche Sicht, die durch mehrere Kameras bereitgestellt wird, genutzt wird (ohne die räumliche Genauigkeit zu verringern). Dies ermöglicht eine vollständige Messvisualisierung ganzer Bauteile, Objekte und Strukturen. In einem MulticamDIC-System können die Kameras frei in einem Cluster angeordnet werden, im Gegensatz zu einer paarweisen Anordnung. Beispielsweise kann der Sichtbereich bei Verwendung eines MulticamDIC-Systems (16 Kameras) um das 8-fache vergrößert werden, verglichen mit dem Sichtbereich eines einzelnen DIC-Systems mit Stereorigg (bei gleicher räumlicher Auflösung). Mit dem MulticamDIC-System können mehrere Kameras in einem Cluster für spezifische Materialprüfungsanwendungen angeordnet, konfiguriert und eingerichtet werden. Zum Beispiel: ein einseitiges (planares) Array kann für die Prüfung großer und komplexer (konturierter) Oberflächen konfiguriert werden (z. B. für Flügel, Schaufeln, Balken und Wände), ein einseitiges (zylindrisches/kugelförmiges) Array kann für die Prüfung runder/zylindrischer/kugelförmiger Oberflächen konfiguriert werden (z. B. für unter Druck stehende Zylinder oder aufgeblasene Objekte), und ein doppelseitiges (biplanares) Array kann für die Prüfung der wahren Dehnung durch Messung des Querschnitts konfiguriert werden
