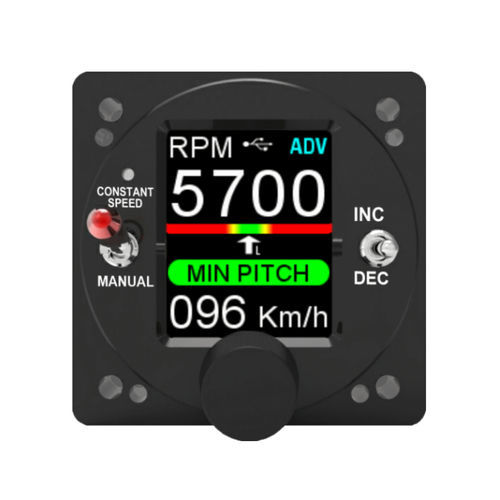

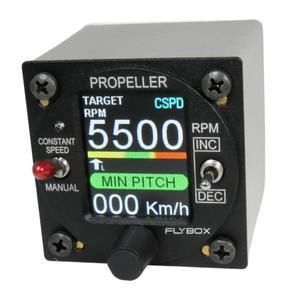

Drosselklappensteuereinheit APR1-M-HC

für Flugzeug

Übersicht
APR1 ist der automatische Propellerregler, der den Antrieb eines Luftfahrzeugs in eine Single‑Lever Engine umwandelt, indem er die Propellerdrehzahl automatisch steuert. Der Pilot regelt den Schub mit dem Schubhebel, während APR1 die Drehzahl in den Flugphasen anpasst, um Leistung und Schutzgrenzen einzuhalten.

Verfügbare Versionen
APR1 ist in vier Versionen erhältlich: B-LC (Base Low Current), B-HC (Base High Current), M-LC (Map Low Current) und M-HC (Map High Current). M‑Versionen integrieren einen MAP‑Sensor zur Begrenzung des Motordrehmoments entsprechend den Herstellervorgaben.

Hauptmerkmale

• Automatischer Propellerregler für Einhebelbetrieb zur Vereinfachung der Flugführung
• Sonnenlichtlesbares Farbdisplay mit automatischer Helligkeitsregelung
• 32‑Bit‑Mikrocontroller und Solid‑State‑Sensoren für präzise Drehzahlregelung
• Ausgangsstrom bis zu 20 A mit Kurzschlussschutz im Automatikbetrieb
• Universelles Design kompatibel mit vielen Motoren (inkl. Rotax iS‑Serie) und allen Propellertypen

Inklusive Sensorik

• Geschwindigkeitssensor (Airspeed)
• MAP‑Sensor (nur M‑Versionen)
• Lichtsensor

Schnittstellen

• Drehknopf mit Drucktaste
• Auto/Manu‑Schalter
• Inc/Dec‑Schalter
• 1 digitaler Fernbedienungseingang
• 1 analoger Fernbedienungseingang
• 3 CAN‑Bus‑Schnittstellen
• 2 RS232‑Serienports
• USB‑2.0‑Port

Fertigung

• Gehäuse aus massivem Aluminium gefräst
• Pulverbeschichtete Oberfläche
• 100% Fertigung und Test mit automatisierten Prozessen

Lieferumfang

• APR1 Instrument
• Gedrucktes Benutzerhandbuch (englische Version)
• M4×10 mm Schrauben
• 120 Ω Widerstand
• Packliste

Optionale Zubehörteile

• USB‑Verlängerungskabel 0,5 m (Code 604010)

Hinweise
Besondere Versionen sind für elektrische Propeller und für Jihostroj‑Regler verfügbar. M‑Versionen enthalten einen MAP‑Sensor und zusätzliche Motorschutzfunktionen.

Technische Daten

• Farbiges Grafik‑LCD mit 1000 nits Hintergrundbeleuchtung
• Standardbefestigung: 2-1/4", 57 mm
• Pulverbeschichtetes Aluminiumgehäuse
• Abmessungen: 60 × 60 × 60 mm
• Gewicht: 235 g
• Versorgungsspannung: 10–30 V
• Ausgangsstrom: bis zu 20 A (mit Kurzschlussschutz)
• Kommunikation: 3 CAN‑Bus
• USB: USB 2.0 Port
