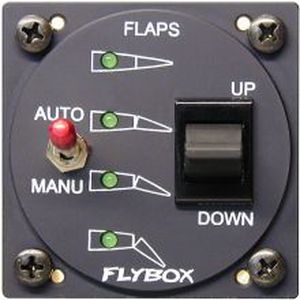

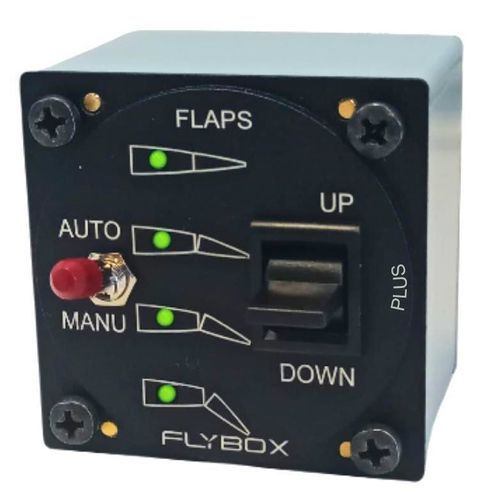

Klappensteuereinheit EFC57-PLUS

für Flugzeug

Übersicht
Die Stellung der Klappen wird von der Steuereinheit und dem Aktuator geregelt. Der elektronische Klappencontroller EFC57-PLUS ermöglicht die Auswahl der gewünschten Klappenstellung, während der Aktuator die Bewegung ausführt. Im Vergleich zur Vorgängerversion EFC57-P bietet die EFC57-PLUS höhere Ausgangsleistung, Kurzschlussschutz und vereinfachte Software-Updates per USB-Stick.

Hauptmerkmale

• Einfache und präzise Steuerung der Klappenstellung.
• Betriebsmodus: Auswahl einer von vier vom Anwender gespeicherten Positionen; die EFC fährt die Klappen automatisch in die exakte Position.

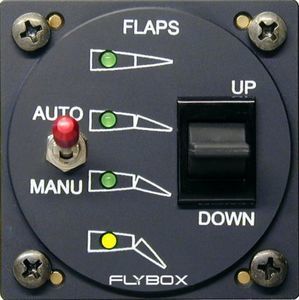

• LEDs zeigen die aktuelle Klappenstellung oder während der Bewegung die erreichte Zielposition an.

Produktcode
Cod. 103210

Komponenten / Optionales

• 105000 - Linearantrieb (Nur in Kombination mit einem Klappencontroller verkaufbar)
• 104000 - Positionsgeber

Technische Daten

• Frontplattenabmessungen: 60,0 x 60,0 mm, Rundloch 2 1/4"
• Tiefe: 52 mm
• Gewicht: 125 g
• Eingangsspannung: 10 ~ 30 V
• Stromaufnahme: 80 mA
• Maximaler Motorversorgungsstrom: noch festzulegen (TBD)
• Sicherheitsschalter für manuelle Klappenbetätigung bei elektronischem Ausfall
• Transducer-Eingang: 1 bis 5 kΩ
• Betriebstemperaturbereich: -20 ~ +70 °C
