Klappensteuereinheit AIR EFC

für Flugzeug

Übersicht

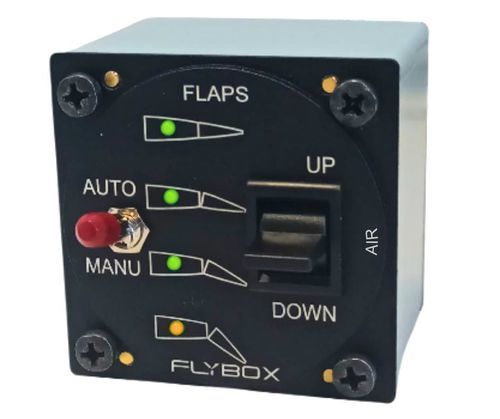

Der AIR EFC ist ein elektronischer Klappensteller, der die Klappenposition über eine Steuereinheit und einen Aktuator verwaltet. Die Steuereinheit ermöglicht die Auswahl und Speicherung gewünschter Klappenpositionen, während der Aktuator die Bewegung ausführt. Das System überwacht kontinuierlich die angezeigte Fluggeschwindigkeit (IAS), um Klappenbewegungen außerhalb der vom Flugzeugdesign zulässigen Geschwindigkeitsbereiche zu verhindern.

Hauptmerkmale

• Automatisierte Steuerung der Klappenposition mit benutzerfreundlicher Bedienung.
• Der Benutzer kann bis zu vier Klappenpositionen speichern; das EFC-P bewegt die Klappen automatisch in die ausgewählte gespeicherte Position.

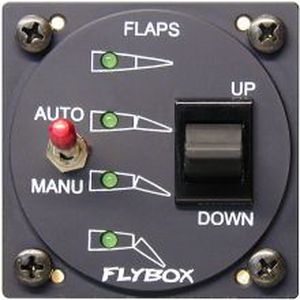

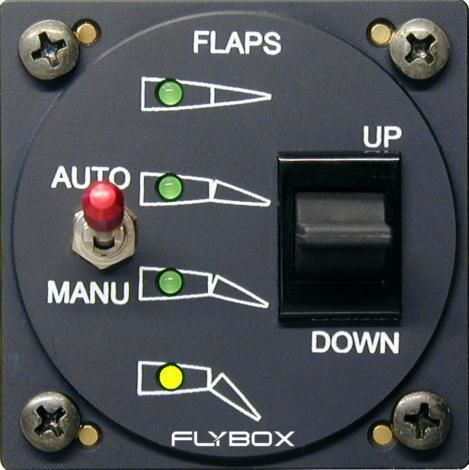

• LEDs an der Frontplatte zeigen die aktuelle Position oder die Zielposition während der Klappenbewegung an.
• Kontinuierliche Überwachung der angezeigten Fluggeschwindigkeit (IAS) zur Verhinderung des Klappenbetriebs außerhalb der vom Hersteller erlaubten Geschwindigkeitsbereiche.

Produktinformationen
Cod. 103110

Komponenten / Optionen

• Linearantrieb — Cod. 105000 (nur in Kombination mit einem Klappensteller erhältlich)
• Positionsaufnehmer — Cod. 104000

Technische Daten

• Frontplattenabmessungen: 60,0 x 60,0 mm, Rundloch 2 1/4"
• Tiefe: TBD
• Gewicht: TBD
• Eingangsspannung: 10 ~ 30 V
• Stromaufnahme: 80 mA
• Maximaler Motorversorgungsstrom: TBD
• Sicherheitsschalter für manuelle Klappenbetätigung bei elektronischem Ausfall
• Eingang Transducer: 1 bis 5 Kohm
• Betriebstemperaturbereich: -20 ~ +70 °C
• IAS-Bereich: 30 - 500 Kp/h
