Kraftstofftank

starrfür FlugzeugEdelstahl

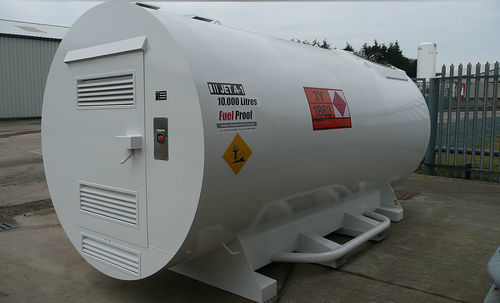

Produktübersicht 10.000-Liter-Lagertank für Flugkraftstoff. Branchenführendes Tanklager- und Betankungssystem für Avgas und Jet A-1. Hauptmerkmale

• Horizontale, doppelwandige, integral gebündelte Konstruktion, bestehend aus: Innentank aus Edelstahl 304 mit verschraubtem Zugang zum Mannloch. Äußeres Bündel aus robustem Baustahl. 110% Tankinhalt
• Starker Stahlsockel mit integrierten Staplertaschen; 40 mm Gefälle bis zum Tiefpunkt der Auffangwanne
• Bauweise in Übereinstimmung mit den CAA-Richtlinien für Flugzeugbetankungsanlagen
• Zweipunkt-Hebeösen zum Anheben und Bewegen des leeren Tanks
• Befüllungspunkt und Pumpenschrank mit eloxierter Aluminium-Rollladentür oder schwerer Stahltür mit Scharnieren
• Befüllungspunkt - 2" BSP Edelstahl mit Self Climat OPD Überfüllungsventil DN50 Typ NT- Jet A1 / Avgas
• Saugrohr für Kraftstoffzufuhr - 1½" Edelstahl der Klasse 304
• Hydrostatischer Tankinhaltsanzeiger
• 1" Edelstahlsammelleitung, mit Sumpfpumpe im Schrank für Kraftstoffprobenahme
• Probenentnahmestelle, Schauglas
• Strahlgestrahlt nach SA 2.5 und lackiert mit 2-K-Polyurethan-Lackierung (Standardfarbe Weiß)
• Geeignet für die Verwendung mit Avgas und Jet A-1

Standard-Spezifikation

• Pumptronics Serie C Mechanische Zapfsäule mit Edelstahlgehäuse und mechanischem Durchflussmesser mit Handeinstellung; 80 bis 90 Liter/min Durchfluss*, ATEX Exd IIB T4 230V 50Hz Motor. Nicht von UK Weights and Measures zugelassen. Innenleben der Pumpe aus Edelstahl mit vollständiger Luftabscheidung. Zugelassen nach EN13617 (ATEX)
• Facet VF-22SB Filterbehälter getestet nach EI/API 1581 (5. Ausgabe). Differenzdruckmanometer und Wasserablass
• FG-0-612-2 Filterpatrone nach EI/API 1583 (4. Auflage) (partikel- und wasserblockierend, 0,5 Mikron)
• Federaufrollbare Schlauchtrommel, mit 20m x 1" Elaflex-Schlauch nach EN 1361:1997
• ZVF25 Handabzug mit integriertem Filter, komplett mit Erdungskabel und Staubkappe
• 20m aufrollbare Erdungsrolle

Optionales Zubehör

• Schwimmender Saugarm (empfohlene beste Praxis) (50mm NB Sch 5 304L Edelstahlrohr)
• Selbstladepumpe, Zentrifugal-Edelstahl, 2.2kW 230V Exd IIB T3 Motor
• Seitlicher Zugang / Inspektionsstufen - 10.000L
• ATEX Schrankleuchte - Zone 1 HDL 100 - Ex emb IP66/67 T4/T5 Gas & Staub
• Trockenlaufkupplung am Füllpunkt
• Düsenerdungsleitung
• Düsenstaubkappe (kann das Verstauen der Düse in der Halterung behindern)

Technische Informationen (Tabelle) Länge: 4800 mm Breite: 2300 mm Höhe: 2600 mm Leergewicht: 2400 kg Volles Gewicht: 10700 kg Maximale Schlauchlänge: 20 m Karakteristika / technische Daten

• Länge: 4800 mm
• Breite: 2300 mm
• Höhe: 2600 mm
• Leergewicht: 2400 kg
• Vollgewicht: 10700 kg
• Maximale Schlauchlänge: 20 m
