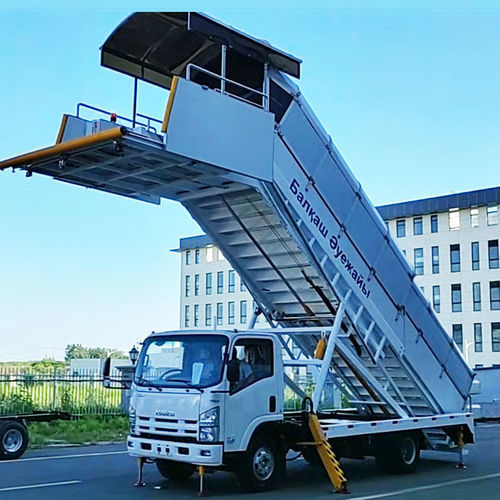

Zugang-Treppe WTJ5060JKT

Boardingmit Eigenantriebmobil

Produktübersicht
Die Diesel‑Passagiertreppe WTJ5060JKT ist ein Bodenbetriebsmittel für das Ein‑ und Aussteigen von Passagieren bei Kabinentürhöhen von 2400 mm bis 5800 mm. Kompatibel mit zahlreichen Flugzeugtypen (A300–A340, A318–A321, B737, B757, B767, B777, B787 usw.). Das Design ist durch das nationale Patent ZL 2007 2 0039192.2 geschützt und umfasst eine aufzugartige Passagierplattform.

Einsatzbereiche

• Ein- und Ausstieg an Flughäfen und Remote‑Stands
• Geeignet für Narrow‑Body und ausgewählte Wide‑Body Flugzeuge
• Ausgelegt für Bodenabfertiger und Flughafenbetreiber mit Bedarf an einer mobilen Plattform für bis zu 60 Personen

Haupttechnische Parameter

• Modell: WTJ5060JKT
• Fahrgestelltyp: Qingling (QL1070A1KAY)
• Motor: Isuzu 4KH1-TCG40 — max. Leistung 88 kW @ 3000 U/min
• Abmessungen (L × B × H): 7675 × 2450 × 3870 mm
• Radstand: 3815 mm
• Gesamtgewicht: 6700 kg
• Plattformhöhe: 2400 mm (min) – 5800 mm (max)
• Plattformauszug: 0–300 mm
• Feste Plattform (L × B): 2800 × 1800 mm
• Leitersprossen: 15 feste; Aufzugsstufen: 13; 1 Drehstufe
• Max. Passagierkapazität: 60 Personen
• Max. Neigungswinkel: 39,5°
• Stufenmaß (T × B × H): 270 × 1500 × 180 mm
• Mindestbodenfreiheit: 160 mm

Hauptkomponenten

• Chassis: QL11009KARY
• Motor: 4KH1-TCG40 (Isuzu)
• Getriebe: MLD-6Q
• Zahnradpumpe: CB-E50
• Hubzylinder: WTJ5060JKT-0403000
• Fußstützzylinder: WT15060JKT-0107000
• Lenkbrücke: F033
• Transaxle: R066
• Handpumpe: SB-20
• Haupt-Elektropumpe: 800601632
• Reifen vorne/hinten: 235/75R17.5-14PR

Zertifizierung & Hersteller
Nationales Patent: ZL 2007 2 0039192.2. Marke: TIANYI GSE — Hersteller: Jiangsu Tianyi Aviation Industry Co., Ltd. Für technische Anfragen oder Ersatzteile die oben aufgeführten Komponentenreferenzen nutzen.
