Zugang-Treppe JSTY5070KTE

Boardingmobilmit Eigenantrieb

Übersicht
Der JSTY5070KTE ist eine rein elektrische, fahrbare Passagiersteigleiter für den Flughafenbetrieb. Auf Basis des Qingling EV100 Elektrochassis Klasse II (QL1070BEVECHA2Y) bietet die Einheit einen großen Hubbereich und Platz für bis zu 88 Passagiere. Hauptkomponenten stammen von etablierten Herstellern (Fahrzeugcontroller VCU02, Antriebsmotor YTD060W23, Motorcontroller KTZ50X35S) und gewährleisten Kompatibilität mit nationalen Flugzeugtypen sowie Einhaltung der Anforderungen an Bodenabfertigung.

Produktstandards

• IATA AHM 920 — Funktionen des motorisierten Passagieraufzugs
• MH/T6029-2014 — Passagier-Einstiegsleiter
• EN12312-1 — Spezielle Anforderungen an luftfahrttechnische Bodenfahrzeuge — Passagier-Einstiegsleiter
• GB/T 18488-2006 — Motor für Elektrofahrzeuge und dessen Steuergerät
• GB/T 24347-2009 — DC/DC-Wandler für Elektrofahrzeuge
• GB/T 18384-2001 — Sicherheitsanforderungen für Elektrofahrzeuge
• GB/T 18487-2001 — Leitendes Ladesystem für Elektrofahrzeuge
• GB/T 20234-2015 — Verbindungseinrichtungen für leitendes Laden von Elektrofahrzeugen
• Kommunikationsprotokoll für externe leitende Ladegeräte und BMS
• DB11/Z993-2013 — Technische Spezifikation für Fernwartungs- und Managementsysteme für EV

Hauptleistungskennzahlen

• Hubbereich des Passagieraufzugs: 2150–4800 mm (Chassis QL1070BEVECHA2Y)
• Plattformerkerntiefe: 4150 mm; Breite obere Plattform: 2200 mm
• Stufentiefe × Breite × Höhe: 292 mm × 1500 mm × 192 mm
• Passagierkapazität: 88 Personen
• Gesamtmaße (L×B×H): 7450 × 2500 × 3600 mm; Leergewicht: 7550 kg
• Radstand: 3360 mm; Vorder-/Hinterachsabstand: 1685/1525 mm
• Antriebsleistung: 60 kW; Höchstgeschwindigkeit: 80 km/h; minimale Fahrgeschwindigkeit: 0,7 km/h
• Versorgungsspannung: 618,24 V; gespeicherte Energie: 106,95 kWh; Batteriedichte: 153,84 Wh/kg
• Betriebstemperaturbereich: -35 bis 65 °C
• Ausdauer/oper. Werte nach Flughafentyp angegeben (z. B. kleiner Flughafen ~210 km + 105 Zyklen)

Zusätzliche Bilder

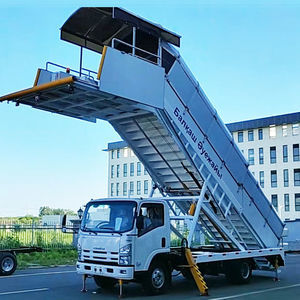

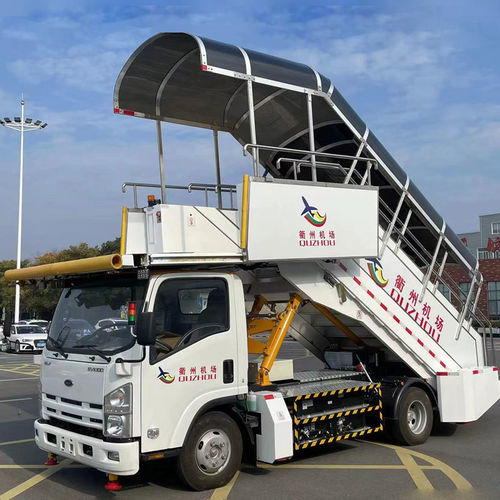

Repräsentative Fotos zeigen das Gerät aus mehreren Blickwinkeln und veranschaulichen Plattformanordnung, Stufen, Chassis-Schnittstelle und Zugänge.

Technische Spezifikationen

• Modell: JSTY5070KTE
• Typ: rein elektrisches fahrbares Passagiersteiggerät
• Chassis: Qingling EV100 Elektro Klasse II (QL1070BEVECHA2Y)
• Hubbereich: 2150–4800 mm
• Plattformtiefe: 4150 mm; Breite obere Plattform: 2200 mm
• Stufenmaße: 292 mm × 1500 mm × 192 mm
• Plattformhub: 0–400 mm; maximaler Leiterwinkel: 37,5°; minimale Bodenfreiheit: 160 mm
• Passagierkapazität: 88 Personen
• Maße (L×B×H): 7450 × 2500 × 3600 mm; Leergewicht: 7550 kg
• Radstand: 3360 mm; Reifen: 7.00R16 14PR
• Antriebsmotor: YTD060W23; Leistung: 60 kW; Motorcontroller: KTZ50X35S
• Hydraulikkomponenten und Notstrompumpe gemäß technischer Daten
• Versorgungsspannung: 618,24 V; gespeicherte Energie: 106,95 kWh
• Betriebstemperatur: -35 bis 65 °C
• Anwendbare Standards: IATA AHM 920, MH/T6029-2014, EN12312-1 und relevante GB/T-Normen
