Open-Path-Gebläse VQF series

Produktübersicht

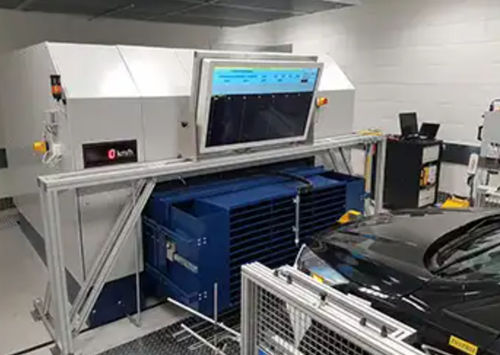

Die kompakten LTG Fahrtwind‑Simulatoren Typ VQF wurden speziell für den Einsatz an Rollenprüfständen (Chassis‑Dynamometern) entwickelt, können aber auch universell für andere Kühl‑ oder Strömungssimulationen eingesetzt werden. Sie zeichnen sich besonders dadurch aus, dass durch die 90°‑Luftumlenkung eine sehr platzsparende Einbausituation erreicht werden kann; die Geräte können sogar direkt an der Wand montiert werden, ohne die aerodynamischen Werte zu beeinträchtigen. LTG Tangential‑(Cross‑flow)‑Lüfter sorgen für einen gleichmäßigen Luftstrom über die gesamte Austrittsbreite.

Normen und Konformität
LTG Fahrtwind‑Simulatoren Typ VQF erfüllen bekannte Vorgaben wie WLTP, RDE, CFR §1066 und WMTC. Varianten sind EMV‑ILA konform erhältlich; einige Varianten decken zusätzlich Anforderungen wie EPA, SC03 oder WTLP ab.

Anwendungsbereiche

• Automobilindustrie (Fahrzeug‑ und Bauteilprüfungen)
• Prüflabore im Maschinen‑ und Anlagenbau
• Einsatz an Rollenprüfständen und für sonstige Kühl‑/Strömungssimulationen

Konstruktionsmerkmale

• Platzsparende Installation durch 90° Luftumlenkung
• Direktwandmontage möglich, ohne aerodynamische Werte zu beeinflussen
• Einsatz von Tangential‑(Cross‑flow)‑Lüftern für gleichmäßigen Austrittsstrom über die gesamte Breite

Technische Daten (Tabelle)
Typ | Durchschnittliche Ausblasgeschwindigkeit [km/h] | Ausblasquerschnitt HxB [mm] | Ausblas‑Höhe über Boden [mm] | Fördervolumen [m³/h] | Umgebungstemperatur [°C] | Anforderung
VQF 200/1000 | 70 | 1 000 x 121 | 200 - 1 500 | 9 000 | +10 bis +40 |
VQF 500/800 | 100 | 584 x 800 | 240 - 600 | 47 000 | +4 bis +40 |
— | 120 | 630 x 630 | 105 | 48 000 | -40 bis +40 |
— | 160 | 300 x 800 | 200 | 40 000 | -30 bis +40 |
VQF 500/1 250 | 135 | 294 x 1 030 | 200 - 500 | 40 880 | -10 bis +40 | WLTP, CFR
— | 135 | 294 x 1 030 | 200 - 500 | 40 880 | -30 bis +40 | WLTP, CFR
— | 135 | 294 x 1 030 | 200 - 500 | 40 880 | -40 bis +60 | WLTP, CFR
— | 135 | 356 x 1 118 | 200 - 500 | 51 300 | -10 bis +40 | WLTP, CFR, EPA
— | 160 | 294 × 1030 | 200 - 500 | 48 000 | -10 bis +40; -30 bis +40; -40 bis +60 | WLTP, CFR, RDE
VQF 630/1250 with nozzle | 150 | 630 x 630 | 85 | 60 000 | -10 bis +40 | WMTC
VQF 630/1400 | 150 | 382 x 1 000 | 200 - 500 | 57 300 | +10 bis +40 |
VQF 800/1250 with 3 nozzles | 100 | 914 x 1 070 | 50 - 350 | 98 000 | -30 bis +50 | SC03
— | 135 | 300 x 1 000 | 200 - 500 | 40 800 | -30 bis +50 | WLTP
— | 160 | 600 x 1 000 | 50 - 350 | 98 000 | -30 bis +50 | RDE
VQF 800/1400 | 90 | 488 × 1 400 | 455 - 655 | 62 500 | -25 bis +40 |
VQF 1 000/1 600 | 140 | 800 x 1 200 | 45 | 135 000 | -40 bis +50 |
— | 140 | 850 x 1 600 | 45 - 495 | 199 000 | -35 bis +55 |
— | 150 | 800 x 1 500 | 100 - 450 | 180 000 | -35 bis +50 |
VQF 1 000/2 000 | 160 | 800 x 1 400 | 50 - 350 | 179 000 | +10 bis +35 | WTLP
— | 200 (mit Düse) | 460 x 1 600 | 45 - 495 | 199 000 | -35 bis +55 |

Downloads (Dateinamen)

• Short information Fahrtwind-Simulators VQF/VAF (PDF)
• Short information Fahrtwind-Simulators Calibration and Service (PDF)
• Short information Fahrtwind-Simulators VQF Comfort Drive (PDF)
• Technical brochure Fahrtwind-Simulators VQF (PDF)

Eigenschaften / technische Daten

• Serie: VQF (Fahrtwind‑Simulatoren)
• Lüfterprinzip: Tangential‑/Cross‑flow‑Lüfter für gleichmäßigen Austrittsstrom
• Einbau: 90°‑Luftumlenkung ermöglicht sehr kompakte Einbausituationen und Wandmontage
• Normen: WLTP, RDE, CFR §1066, WMTC; Varianten EMV‑ILA konform; einige Varianten listen EPA, SC03 oder WTLP
• Anwendungsbereiche: Prüfstände (Chassis‑Dynamometer), Fahrzeugprüfungen, Prüflabore und andere Kühl‑/Strömungssimulationen
• Breites Variantenangebot mit Ausblasgeschwindigkeiten von ca. 70 bis 200 km/h und Fördervolumen von ca. 9.000 bis 199.000 m³/h
• Umgebungstemperaturbereiche variieren je nach Variante (Beispiele: -40 bis +60 °C, -35 bis +55 °C, -30 bis +50 °C, +10 bis +40 °C)
