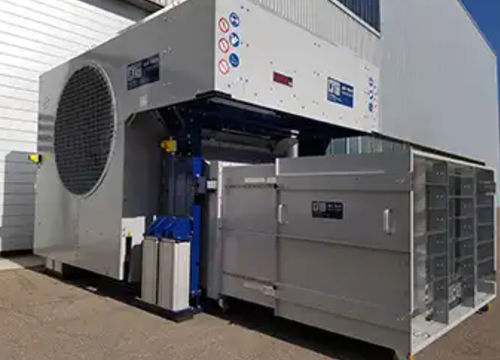

Luftfahrt-Gebläse VRSF/VAF

Produktübersicht
Die LTG SC03 Fahrtwind-Simulators gewährleisten eine homogene Luftverteilung über eine Ausblasfläche von 1,7 m² und erfüllen die Anforderungen des CFR § 1066 für SC03-Prüfungen bis 96 km/h (60 mph). Stationäre und mobile Ausführungen passen an verschiedene Prüfstandsbedingungen; ausgewählte Typen arbeiten bei Umgebungstemperaturen bis -40 °C. Optionale Ansetzlanzen erhöhen die Ausblasgeschwindigkeit für WLTP-Anwendungen bis etwa 135 km/h.

Eigenschaften

• Homogene Luftverteilung über 1,7 m² Ausblasfläche (CFR § 1066-Konformität für SC03 bis 96 km/h / 60 mph)
• Erhältlich als stationäre und mobile Konfigurationen zur Anpassung an unterschiedliche Prüfstandlayouts
• Weite Einsatzbereiche der Umgebungstemperatur (bis -40 °C bei ausgewählten Typen)
• Optionale Ansetzlanze zur Erzielung höherer Ausblasgeschwindigkeiten für WLTP-Tests (bis ~135 km/h)

Technische Daten

• VRSF 1120 E4030 — Durchschnittliche Ausblasgeschwindigkeit: 96 km/h (60 mph); Ausblasquerschnitt HxB: 1000 × 1700 mm; Ausblas-Höhe über Boden: 150–450 mm; Fördervolumen: 163.200 m³/h; Umgebungstemperatur: -40 bis +50 °C; Anforderung: SC03, CFR
• VRSF 1120 E4030 (gleiche Familie) — 137 km/h (85 mph); 800 × 1000 mm; 200–500 mm; 109.600 m³/h; -40 bis +50 °C; CFR
• VRSF 1120 E4030 (gleiche Familie) — 145 km/h (90 mph); 800 × 1000 mm; 200–500 mm; 160.000 m³/h; -40 bis +50 °C; CFR
• VRSF 1120 E4030 (Ansetzlanze / WLTP) — 135 km/h; 600 × 1000 mm; 200–500 mm; 81.000 m³/h; -40 bis +50 °C; WLTP
• VRSF 1120 E3961 — 160 km/h; 1000 × 800 mm; 50 mm; 128.000 m³/h; -10 bis +45 °C; RDE, WLTP
• VAF 2x1120 E4004 — 96 km/h (60 mph); 1000 × 1700 mm; 150 mm; 163.200 m³/h; +10 bis +40 °C; SC03, CFR
• VAF 2500 E3934 — 180 km/h; 1100 × 2000 mm; 200–500 mm; 400.000 m³/h; 0 bis +40 °C; anwendungsspezifisch
• VAF 2240 E3949/E3904 — 160 km/h; 1000 × 2000 mm; 200–500 mm; 320.000 m³/h; 0 bis +40 °C; anwendungsspezifisch
• VAF 2240 E3794 — 145 km/h; 1800 × 1050 mm; 100 mm; 270.000 m³/h; -10 bis +40 °C; anwendungsspezifisch
• VAF 2240 E3847 — 145 km/h; 1000 × 2000 mm (360° drehbar); —; 290.000 m³/h; -10 bis +40 °C; anwendungsspezifisch
• VAF 1400 — 100 km/h; 715 × 1400 mm; 125 mm; 100.000 m³/h; +10 bis +40 °C; anwendungsspezifisch

Technische Spezifikationen

• Ausblasfläche für homogene Verteilung: 1,7 m² (Referenz für SC03-Prüfungen)
• Normen und Anwendbarkeit: SC03 (CFR § 1066); ausgewählte Versionen außerdem für WLTP und RDE geeignet
• Optionale Ansetzlanze zur Erhöhung der Ausblasgeschwindigkeit für WLTP-Anwendungen (bis ~135 km/h)
• Nominale Fördervolumen etwa von 81.000 m³/h bis 400.000 m³/h je nach Modell
• Ausblasquerschnitte und -höhen variieren je Typ; für modellbezogene Abmessungen technische Daten konsultieren
• Umgebungstemperaturbereiche variieren je Modell: von -40 °C bis +50 °C bei bestimmten Versionen
