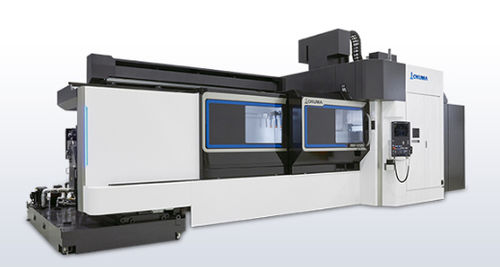

3-Achs-Bearbeitungszentrum MB-100V

vertikalfür große WerkstückeDoppelsäulen

Übersicht
Die MB-100V ist ein vertikales Bearbeitungszentrum in Doppel-Säulen-Ausführung, ausgelegt für hochpräzise Bearbeitung großer Werkstücke bei gleichzeitig optimierter Hallenfläche. Es verfügt über eine große Tischverfahrstrecke und Lösungen für mehrseitige Bearbeitung zur Reduzierung von Rüstzeiten und Bedieneraufwand.

Späneabfuhr und Zuverlässigkeit
Die Maschine gewährleistet eine effektive Späneabfuhr zur Vermeidung von Ablagerungen und Stillständen. Wichtige Konstruktionselemente sind vertikale Abdeckungen zur Minimierung der Spanablagerung, breite Scharnierförderer im Maschineninneren für reibungslosen Abtransport, ATC-Arm und Nockenbox außerhalb der Bearbeitungskammer zur Reduzierung von Ausfallrisiken sowie eine optionale Duschreinigung unter dem Querbalken zur Entfernung von Spänen von Werkstücken und Tisch.

Spindelpalette und Bearbeitungsleistung
Vollständige Bearbeitung (Leistungs-Spindel Nr.50, Rollenlager-Ausführung):
Spindeldrehzahl: 12.000 min-1
Max. Leistung: 33/26 kW (10 min/cont)
Max. Drehmoment: 302/148 N·m (10%ED / cont)
Schnittkapazität (Material: S45C, Schlichtfräsen): 704 cm3/min
Beispielwerkzeug (S45C, Schlichtfräsen) — Ø20 Schruppfräser 7 Schneiden (Hartmetall): Spindeldrehzahl 4.000 min-1, Schnittgeschw. 251 m/min, Vorschub 9.520 mm/min, Schnitttiefe 3,7 mm, Spanlänge 20 mm

Wide-area Spindel Nr.40 (Option) — für einen weiten Bereich von Stahl bis Aluminium:
Spindeldrehzahl: 15.000 min-1
Max. Leistung: 26/18,5 kW (10 min/cont)
Max. Drehmoment: 199/146 N·m (5 min/cont)

Hochgeschwindigkeits-Spindel Nr.40 (Option) — für Hochgeschwindigkeitsbearbeitung von Aluminium:
Spindeldrehzahl: 20.000 min-1
Max. Leistung: 30/22 kW (10 min/cont)
Max. Drehmoment: 57/42 N·m (10 min/cont)

Thermo-Friendly Concept
Die MB-100V integriert Okuma’s Thermo-Friendly Concept, das Umgebungs- und maschinenbedingte Temperaturänderungen akzeptiert und kompensiert, sodass hohe Bearbeitungsgenauigkeit in normalen Fertigungsumgebungen ohne besondere Maßnahmen des Anwenders erreicht werden kann.

Hervorgehobene Daten
Tischgröße: 3000 × 1000 mm
Spindeldrehzahl: 15.000 / 12.000 min-1
Magazinkapazität: 32 Werkzeuge
Spindelmotor: 26/18,5 (35/25) (10 min/cont), 33/26 (44/35) (10 min/cont)
Maschinenabmessungen (B×T×H): 8.995 × 3.095 × 3.500 mm

Technische Daten

• Modell: MB-100V
• Maschinenaufbau: Vertikales Bearbeitungszentrum, Doppel-Säulen-Ausführung
• Tischgröße: 3000 × 1000 mm (118.11 × 39.37 in)
• Spindeldrehzahl-Optionen: 12.000 min-1 (No.50), 15.000 min-1 (No.40 wide-area Option), 20.000 min-1 (No.40 Hochgeschwindigkeits-Option)
• Spindelmotorleistung: bis zu 33/26 kW (10 min/cont) für No.50; 26/18,5 kW oder 30/22 kW für No.40-Optionen
• Beispielhafte maximale Drehmomente: 302/148 N·m (No.50), 199/146 N·m (No.40 wide-area), 57/42 N·m (No.40 Hochgeschwindigkeit)
• Schnittkapazität (S45C, Schlichtfräsen): 704 cm3/min
• Werkzeugmagazinkapazität: 32 Werkzeuge
• Gesamtmaße Maschine (B×T×H): 8.995 × 3.095 × 3.500 mm
• Konstruktionsmerkmale: reibungslose Späneabfuhr (vertikale Abdeckungen, breite Scharnierförderer), ATC-Arm und Nockenbox außerhalb der Bearbeitungskammer, optionale Duschreinigung unter dem Querbalken
• Genauigkeitskonzept: Thermo-Friendly Concept zum Akzeptieren/Kompensieren von Temperaturänderungen
