Datenerfassungs-Software Sherpa

MessDatenanalyseAutomatisierung

Kurzbeschreibung

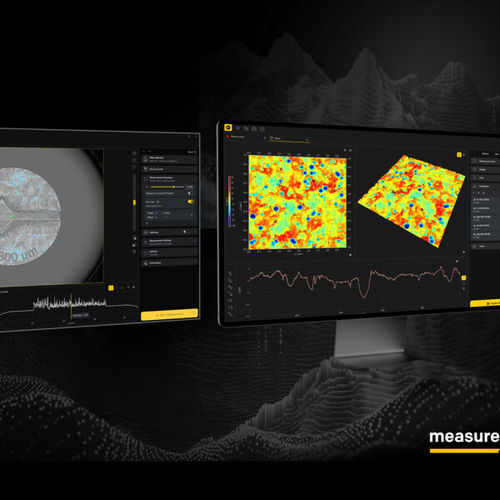

Sherpa ist die Topografie‑Messsoftware für Polytec TopMap Profilometer. Sie vereinfacht die Oberflächenmetrologie durch eine adaptive Benutzeroberfläche, geführte Workflows, intelligente Automatisierung und umfangreiche Analysewerkzeuge – geeignet für schnelle Messungen, Routineinspektionen mit hohem Durchsatz und tiefgehende Auswertungen durch Experten.

Hauptvorteile

• Adaptive, rollenbasierte UI, die nur die für Schritt und Rolle relevanten Optionen anzeigt.
• Schnellere Einrichtung und weniger Bedienerfehler durch geführte Workflows und Virtual Positioning.
• Zuverlässige Datenerfassung auf anspruchsvollen Oberflächen mittels Smart Scanning Technology und automatischer HDR‑Belichtungssteuerung.
• Nachvollziehbare Ergebnisse durch Live‑Filtering, Rohdatenzugriff und Expertenauswertungen.
• Automatisierung (Recipes, Pattern Matching, Tray Measurement) für reproduzierbare, hoch effiziente Prüfabläufe.

Kernfunktionen

• Operation — Adaptive UI und rollenabhängige Ansichten reduzieren Komplexität und verkürzen das Onboarding.
• Vorbereitung — Virtual Positioning, Focus Finder & Focus Tracker, Auto‑level und vereinfachte Achssteuerung für zuverlässiges Setup.
• Erfassung — Smart Scanning Technology & automatische HDR‑Belichtungen für unterschiedlich reflektierende Oberflächen.
• Auswertung — Live Filtering, Smart Filter Presets, Expert Mode, Rohdatenzugriff und Line Analyzer für tiefgehende Prüfungen.
• Automatisierung — Wiederverwendbare Messrezepte, Pattern Matching und Tray Measurement zur automatischen Bearbeitung identischer Bauteile.

Funktionen & Fähigkeiten

• Geführte, adaptive Workflows mit Dunkel-/Hellmodus und Rollenverwaltung.
• Virtual Positioning: Click‑to‑Position mit Grob‑ und Feinnachführung (kein Hardware‑Joystick erforderlich).
• Focus Finder & Focus Tracker sowie Auto‑level für präzises Anvisieren und Ausrichten.
• Smart Scanning & HDR: automatische Ergänzung und Feinabstimmung von Belichtungen während der Erfassung.
• Live Filtering und Rohdatenzugriff zur Validierung und Erkennung von Ausreißern.
• Line Analyzer: Interaktive Profilauswertung (Peak‑to‑Valley, Winkel, Strecken) per Drag‑and‑Drop.
• Automatisierungstools: Recipes, optional Barcode‑Trigger, Pattern Matching und Tray Measurement.
• Environmental Compensation Technology (ECT) zur Kompensation von Vibrationen und Umwelteinflüssen in Produktionsumgebungen.
• True View / True Stitching zur verbesserten Texturdarstellung über große Höhenunterschiede.
• Offene Architektur und Integration über serielle Schnittstellen, Feldbusse, TCP/IP und kundenspezifische Parameter.
• Normbasierte Auswertungsunterstützung (z. B. ISO 25178, DIN EN ISO 4287), abhängig von Systemkonfiguration und Softwareversion.

Kompatible Systeme

• Polytec TopMap Profilometer‑Familie: Micro.View, Micro.View+, Metro.Lab, Pro.Surf, Pro.Surf+. Die genaue Kompatibilität hängt von Systemkonfiguration und Softwareversion ab.

Einführungsinformationen
Zeitlich begrenzte Sonderkonditionen zum Produktstart (z. B. bis 30. September 2026).

Technische Spezifikationen

• Softwarename: Sherpa
• Geeignet für: Polytec TopMap Profilometer (mikroskopbasierte und großflächige optische Profilometer)
• Betriebsmodi: Adaptive UI (rollen/workflow‑adaptiv), Expert Mode mit vollem Parameterzugriff
• Positionierungshilfen: Virtual Positioning, Focus Finder, Focus Tracker, Auto‑level
• Erfassungshelfer: Smart Scanning Technology, automatisches HDR‑Belichtungsmanagement
• Auswertungstools: Live Filtering, Rohdatenzugriff, Smart Filter Presets, Line Analyzer
• Automatisierung: Messrezepte, barcode‑gesteuerte Rezepte, Pattern Matching, Tray Measurement
• Umweltkompensation: Environmental Compensation Technology (ECT)
• Integration: serielle Schnittstellen, Feldbusse, TCP/IP (offene Architektur)
• Normen: ISO 25178, DIN EN ISO 4287 (je nach Konfiguration/Version)
