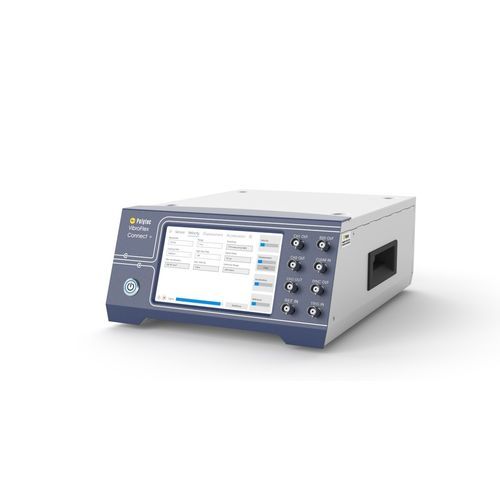

Laser-Schwingungsmessgerät VibroFlex Connect+

Laser-Doppleroptischkontaktlos

Übersicht
Berührungsloses Laser‑Vibrometer‑Front‑End und flexibler Kern des modularen VibroFlex‑Systems. Das VibroFlex Connect+ wandelt Roh‑Dopplersignale mittels FPGA‑basierter Signalverarbeitung in synchronisierte Weg‑, Geschwindigkeits‑ und Beschleunigungsausgänge um. Das Gerät unterstützt anwendungsspezifische Konfigurationen, optionalen Signalgenerator und Encoder/Tacho‑Eingänge für Hochläufe, Ordnungs‑ und Drehzahlanalysen. Steuerung per PC, integriertem 7" Touchscreen oder browserbasierter WLAN‑Schnittstelle.

Highlights

• Berührungsfreie Messung im Bereich DC – 32 MHz.
• Synchronisierte Ausgänge: Weg, Geschwindigkeit, Beschleunigung.
• Geschwindigkeitsbereiche von ±1 mm/s bis ±30 m/s je nach Messkopf.
• Phasensynchroner Referenzkanal sowie Encoder‑/Tachoeingänge für Ordnungsanalyse.
• VibroLink (Ethernet/WiFi TCP/IP) und optionale LVDS‑Schnittstelle für Echtzeit‑Datenübertragung.

Funktionen

• FPGA‑Signalverarbeitung: Echtzeit‑Decodierung und Signalaufbereitung für rauscharme Messdaten.
• Modularität: Kompatibel mit VibroFlex Messköpfen Neo, Xtra, Xtra Fiber, Compact, QTec, Range, Fiber.
• Fernbetrieb: Steuerung via VibSoft, Web‑UI oder WLAN; HD+ Kameraunterstützung zur Laserpunktpositionierung.
• Signal‑Schnittstellen: Mehrere BNC‑Analogausgänge (Geschwindigkeit, Weg, Beschleunigung, Generator, RSSI, TTL‑Sync), IQ‑Modus und VibroLink für TCP/IP‑Datenübertragung.

Messtechnische Eigenschaften (Kernwerte)
Max. Frequenzbandbreite — DC – 32 MHz (Connect+)
Messgrößen — Geschwindigkeit, Weg, Beschleunigung
Max. Schwinggeschwindigkeit — ±30 m/s (Xtra Fiber / QTec / Range); ±12 m/s (Neo / Fiber / Compact)
Geschwindigkeitsbereiche — ±1 mm/s bis ±30 m/s
Beste Geschwindigkeitsauflösung — 1,5 nm/s/√Hz
Beste Wegauflösung — < 30 fm/√Hz
Max. Beschleunigung — 100.000 km/s²
Signalverarbeitung — FPGA‑basiert

Optik / Messlaser
Optisches Prinzip — Kompatibel mit Heterodyn‑Interferometer (633 nm) und QTec® Mehrwege‑Interferometer (1550 nm)
Messlaser — Wellenlänge 633 nm (HeNe) oder 1550 nm (SWIR), abhängig vom Messkopf

Ausgänge & Konnektivität
Analoge Ausgänge — 3 BNC für Vibrationssignale (Geschwindigkeit, Weg, Beschleunigung getrennt); 1 BNC für Signalgenerator (max. 32 MHz); 1 BNC RSSI Out; BNC Sync (TTL); IQ‑Ausgang
Digitale Ausgänge — VibroLink (Ethernet / WiFi, TCP/IP); LVDS (bis 3 MHz, Echtzeit)
PC‑Schnittstelle — Ethernet (RJ45 M12) + WiFi (TCP/IP); standalone Web‑Interface; Gerätekommunikationssoftware unterstützt
Signalgenerator — Optional VFX‑L‑SigGenOut (±5 V @ 50 Ω / ±10 V @ 1 MΩ, max. 32 MHz; Sinus, Chirp, Rauschen)
Referenz / Eingänge — BNC Referenzkanal (synchron bis 32 MHz); Clear‑In; Trigger In; Encoder / Tacho‑Eingang (max. 20.000 U/min)
Display / UI — 7" Farb‑Touchscreen (interaktiv)
Software — VibSoft (ab v6.4); VibroLink Interface; Signalgenerator‑Steuerung; Web‑Interface (standalone)

Systemspezifikationen
Betriebstemperatur — 0 … +40 °C
Schutzklasse — IP20
Leistungsaufnahme — max. 150 VA (inkl. Messkopf)
Gewicht — 7,3 kg (ohne Messkopf)
Abmessungen (L x B x H) — 285 x 140 x 383 mm

Kompatible Messköpfe / Typische Anwendungen

• VibroFlex Neo — hochauflösende Aufgaben, Messungen durch transparente Medien (Glas, Wasser).
• VibroFlex Xtra / Xtra Fiber — ferne oder schwer zugängliche Messpunkte.
• VibroFlex Fiber — differentielle Messungen und Messungen in engen Räumen.
• VibroFlex Compact — Mikrostrukturanalyse; optional Inline HD+ Kamera und Mikroskopobjektive.
• VibroFlex QTec — höchste optische Empfindlichkeit für anspruchsvolle NDT, biomedizinische und Shaker‑Kontrollaufgaben.
• VibroFlex Range — Langstreckenmessungen und strukturelles Monitoring (>500 m).

Technische Daten (Zusammenfassung)

• Bandbreite: DC – 32 MHz
• Messgrößen: Geschwindigkeit, Weg, Beschleunigung (synchronisierte Ausgänge)
• Max. Schwinggeschwindigkeit: bis ±30 m/s (modellabhängig)
• Auflösungen: Geschwindigkeit 1,5 nm/s/√Hz; Weg < 30 fm/√Hz
• Max. Beschleunigung: 100.000 km/s²
• Signalverarbeitung: FPGA
• Analoge Ausgänge: mehrere BNC (Geschwindigkeit, Weg, Beschleunigung, Generator, RSSI, TTL‑Sync)
• Digitale Schnittstellen: VibroLink (Ethernet/WiFi TCP/IP), LVDS (Echtzeit)
• PC‑Schnittstellen: Ethernet (RJ45 M12), WiFi, Web‑UI
• Optionaler Signalgenerator: bis 32 MHz (Sinus/Chirp/Rauschen)
• Referenzkanal & Encoder/Tacho‑Eingang für Hochläufe und Ordnungsanalyse
• Display: 7" Touchscreen
• Software: VibSoft (v6.4+) mit VibroLink‑Support
• Betriebstemp.: 0…+40 °C; Schutzart: IP20; Leistung: max. 150 VA; Gewicht: 7,3 kg; Abmessungen: 285 x 140 x 383 mm
