Reporting-Software ScopeSuite+

AutomatisierungTestAnalyse

Produktübersicht
Vereinfachen Sie Konformitätstests mit der Software R&S®ScopeSuite+, die verschiedene digitale Schnittstellenstandards wie 10Base-T1S und 100Base-T1 Automotive Ethernet unterstützt. Die intuitive webbasierte GUI enthält einen einklappbaren Testfallbaum zur einfachen Navigation, einen integrierten schrittweisen Testassistenten mit visueller Anleitung, einen Grenzeditor, Pre-Test-Prüfungen, Pass/Fail-Anzeigen sowie umfassende, anpassbare Testberichte mit Ergebnissen und Screenshots zur Nachanalyse.

Wesentliche Fakten

• Vollautomatisierte Konformitätstest-Software
• Webbasierte GUI für einfache Navigation und Einrichtung
• Schritt-für-Schritt-Assistent für klare Benutzerführung
• Klare und umfassende Testdokumentation
• Automatisierung von Oszilloskopen, VNA und Signalgeneratoren

Funktionen & Vorteile
Umfassende Unterstützung mehrerer digitaler Schnittstellenstandards
R&S®ScopeSuite+ rationalisiert die Automatisierung für verschiedene digitale Schnittstellenstandards, einschließlich 10BASE-T1S und 100BASE-T1. Die Lösung ist an führende branchenspezifische Testspezifikationen wie IEEE 802.3 und OpenAlliance angelehnt und umfasst alle relevanten Testfälle. Die Startseite der Software listet die unterstützten Standards zur schnellen Übersicht auf.

Vollautomatisierte Testlösung
R&S®ScopeSuite+ steuert angeschlossene Oszilloskope vollständig (z. B. R&S®MXO5/5C, R&S®RTO/RTP) für nahtlose Konformitätstests und präzise Messungen. Ausgewählte Testfälle können zusätzliche Instrumente wie Signalgeneratoren und Vektor-Netzwerkanalysatoren erfordern; die Software bietet umfassende Steuerung für eine integrierte End-to-End-Testlösung.

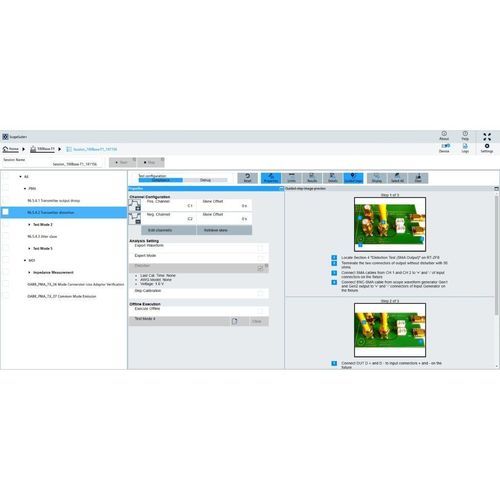

Geführte Testschritte
Detaillierte, bildbasierte Anleitungen ermöglichen Benutzern die einfache und korrekte Konfiguration von Oszilloskop-Setups, Sonden, Prüfaufbauten und dem zu prüfenden Gerät, wodurch einrichtungsbedingte Fehler minimiert werden.

Berichte auf Knopfdruck
Alle Testergebnisse werden vollständig in einem PDF-Testbericht dokumentiert. Berichte können je nach Benutzerpräferenz bestimmte Testfälle, numerische Ergebnisdaten und Instrumenten-Screenshots enthalten.

Verfügbare Modelle

• R&S®SPLUS — Grundsoftware; vollautomatisierte Konformitätstests; Bestellnummer 1804.8800.02
• R&S®SPLUS-K105 — Bestellnummer 1804.8951.02
• R&S®SPLUS-K89 — 10BASE-T1S Automotive Ethernet Konformitätstest-Software; Bestellnummer 1804.8780.02
• R&S®SPLUS-K24 — 100BASE-T1 Automotive Ethernet Konformitätstest-Software; Bestellnummer 1804.8774.02
• R&S®SPLUS-K87 — 1000BASE-T1 Automotive Ethernet Konformitätstest-Software; Bestellnummer 1804.8797.02
• R&S®SPLUS-K107 — GMSL Konformitätstest-Software; Bestellnummer 1804.8968.02
• R&S®SPLUS-K99 — Remote-Automation-API für R&S®ScopeSuite+; Bestellnummer 1804.8945.02

Merkmale / technische Spezifikationen

• Unterstützte Instrumente:
  Oszilloskope — R&S®MXO5, R&S®MXO5C, R&S®RTO2000, R&S®RTO6, R&S®RTP
  Vektor-Netzwerkanalysatoren — R&S®ZND, R&S®ZNB
• Minimale Systemanforderungen:
  Betriebssystem — Windows 10, 64bit; Windows 11, 64bit
  RAM — ≥ 8 GByte
  Festplattenspeicher — ≥ 5 GByte
  Instrumentenverbindung — LAN
