Test-Software MXO3-K333

AnalyseMessEchtzeit

Übersicht

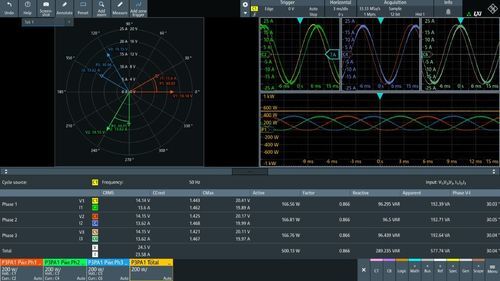

Die Softwareoption K333 bietet umfassende Messfunktionen zur Analyse von Dreiphasen-Stromversorgungssystemen, einschließlich Leistung pro Zyklus, zeitkorrelierter Wellenformanalyse und Phasor-/Vektorvisualisierung. Ein geführter Einrichtungsassistent unterstützt Kanalzuordnung, Phasenerkennung und Verdrahtungsprüfung. Das Oszilloskop konfiguriert sich automatisch und liefert schnelle, intuitive Einblicke in stationäres und dynamisches Leistungs Verhalten.

Wichtige Fakten

• Unterstützt Messmethoden für 2-, 3- und 4-Leiter-Systeme (2V2A, 3V3A, 3VN3A)
• Harmonische Analyse gemäß IEC 61000-3-2
• Leistungswellenformansichten und Phasordiagramm in mehreren Analyseinstanzen

Funktionen & Vorteile

• Volle Systemtransparenz von Leistungsergebnissen bis zum Signalverhalten — Umfassende Dreiphasen-Leistungsqualitätsmessungen bei vollständiger Sichtbarkeit im Zeitbereich; Zugriff auf MXO-Mathematik-, Spektrum- und andere Werkzeuge während der 3-Phasen-Leistungsanalyse.
• Harmonische Analyse mit diagnostischer Tiefe — Detaillierte Dreiphasen-Harmonische- und THD-Analyse gemäß IEC 61000-3-2 bei gleichzeitiger Beibehaltung von Zeit- und Frequenzbereichsansichten; Prüfungen über Pass/Fail hinaus bis zu hochordnigen Harmonischen.
• Flexible Verdrahtungskonfigurationen und Zyklus-Quellenfilterung für reale Systeme — Vereinfachte Anschlusskonfiguration und erhöhte Fähigkeit, mit verrauschten und komplexen Wellenformen an Umrichtern, Stromversorgungssystemen und Verteilungen zu arbeiten; unterstützt 3VN3A-Konfiguration anwendbar für Stern (Y)-Konfiguration und Zyklus-Quellenfilterung.

Verfügbare Modelle (Auswahl)

• R&S®MXO3-K333 | 1335.3334.02 | R&S®MXO 3 | supported
• R&S®MXO4-K333 | 1335.5995.02 | R&S®MXO 4 | supported
• R&S®MXO5-K333 | 1801.8650.02 | R&S®MXO 5 | supported
• R&S®MXO5C-K333 | 1801.8673.02 | R&S®MXO 5C | supported

Merkmale / Technische Daten

• Softwareoptionsname: K333 (Oszilloskop-Software für Dreiphasenleistungsanalyse)
• Unterstützte Messmethoden: 2V2A, 3V3A, 3VN3A (2-, 3- und 4-Leiter)
• Harmonische Analyse: IEC 61000-3-2 konforme harmonische und THD-Analyse
• Leistung pro Zyklus und zeitkorrelierte Wellenformanalyse
• Phasor-/Vektorvisualisierung und mehrere Analyseinstanzen (Leistungswellenformansichten und Phasordiagramme)
• Geführter Einrichtungsassistent: Kanalzuordnung, Phasenerkennung, Verdrahtungsprüfung
• Automatische Oszilloskop-Konfiguration für schnelle Einrichtung und intuitive Einsicht
• Zugriff auf MXO-Mathematik-, Spektrum- und andere Analysetools während der Leistungsanalyse
• Diagnostische Tiefe für Harmonische bis hin zu hochordnigen Harmonischen (Mehrfachharmonische Analyse über Pass/Fail hinaus)
• Flexible Verdrahtungskonfigurationen und Zyklus-Quellenfilterung für verrauschte/komplexe Wellenformen und Umrichtertests
• Kompatible Basiseinheiten: R&S®MXO 3, R&S®MXO 4, R&S®MXO 5, R&S®MXO 5C (Modelle mit entsprechenden Bestellnummern verfügbar)
