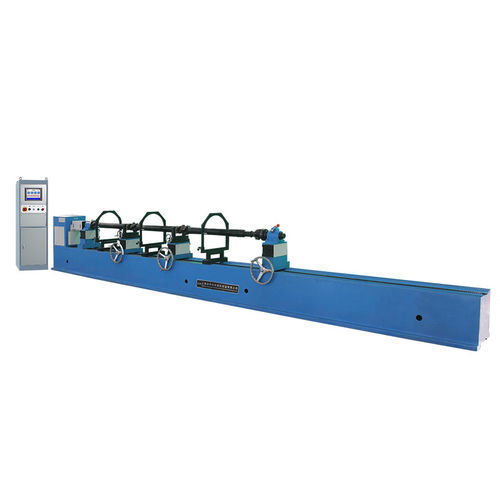

Horizontale Auswuchtmaschine PHCF-100

elektrischfür die LuftfahrtHochpräzision

Anwendung Die Auswuchtmaschine für Antriebswellen ist ein spezielles Gerät zur Überprüfung des Ungleichgewichts verschiedener Antriebswellen. Eigenschaften - Die von Jianping entworfenen Halterungen können mechanische Kräfte übertragen, sind fest und zuverlässig, mit geringer Schwingungsdämpfung und guter Steifigkeit. - Der Sensor hat eine gute Linearität, ist langlebig und zuverlässig. - Jianping Elektronisches Messsystem, benutzerfreundliche HMI. Zwei- und dreiteilige Antriebswellen-Auswuchtmaschinen Technische Daten auf einen Blick PHCF-100 PHCF-350 Maximale Masse des Werkstücks (kg) 100 350 Effektive Länge des Werkstücks (mm) 4000 4000 Maximaler Durchmesser des Werkstücks (mm) Φ130 Φ130 Wellendurchmesser des Werkstücks (mm) Ø120 Ø120 Auswuchtgeschwindigkeit (mm) 3200 3200 Motorleistung (KW) 2.2 2.2 Drehmoment des Kreuzgelenks (N.M) 60 60 Minimale erreichbare Restunwuchtmenge (e mar) ≤2.5g ≤2.5g Länge des Bettes (mm) 7000 7000 Einmalige Reduktionsrate (%) ≥90 ≥90 1) Stufenlose Geschwindigkeitsregelung 2) Frequenzumwandlung - Anwendung: Überprüfung des Ungleichgewichts von Antriebswellen - Halterungen: Hohe Steifigkeit, geringe Schwingungsdämpfung - Sensor: Gute Linearität, langlebig - Messsystem: Elektronisch, benutzerfreundliche HMI - Maximale Masse: 100 kg (PHCF-100), 350 kg (PHCF-350) - Effektive Länge: 4000 mm - Maximaler Durchmesser: 130 mm - Wellendurchmesser: 120 mm - Auswuchtgeschwindigkeit: 3200 mm (stufenlose Geschwindigkeitsregelung) - Motorleistung: 2.2 KW (Frequenzumwandlung) - Drehmoment des Kreuzgelenks: 60 N.M - Minimale Restunwucht: ≤2.5g - Bettlänge: 7000 mm - Einmalige Reduktionsrate: ≥90%
