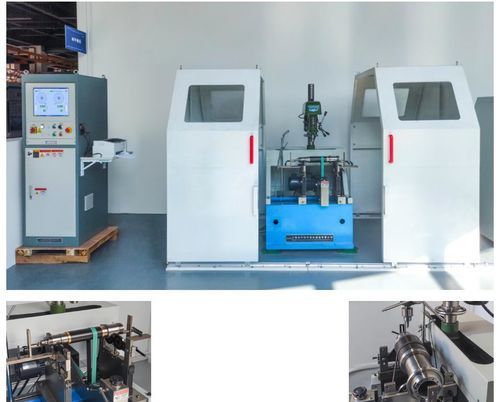

Horizontale Auswuchtmaschine PHQ-160H

elektrischfür die Luftfahrt

Anwendung Verwendet zur Unwuchtkorrektur von rotierenden Werkstücken wie verschiedenen kleinen und mittelgroßen Motorrotoren, Impellern, Kurbelwellen, Walzen und Wellen usw. Merkmale Diese Maschine verwendet das elektronische Messsystem von Jianping, mit verschiedenen Messmethoden, dynamischem und statischem Auswuchten, Lagermodi sind bis zu 10 Arten, Gewichtszugabe und -entfernung, CW- und CCW-Rotation können flexibel angepasst werden. Es verwendet mehrere Kalibrierkoeffizientenkombinationen, passt die Empfindlichkeit des Systems automatisch an und wechselt ohne Sprünge, doppelte Filterung von Software und Hardware, Datenkompression, die Messung ist stabiler. Technische Daten auf einen Blick Maximale Masse des Werkstücks (kg): PHQ-50: 50, PHQ-160H: 160, PHQ-160Z: 160, PHQ-C160H: 160, PHQ-300H: 300, PHQ-500H: 500 Maximaler Durchmesser des Werkstücks (mm): PHQ-50: Φ700, PHQ-160H: Φ1000, PHQ-160Z: Φ300, PHQ-C160H: 400, PHQ-300H: Φ1220, PHQ-500H: Φ1500 Abstand zwischen zwei Stützlagern (mm): PHQ-50: 80~700, PHQ-160H: 130~1270, PHQ-160Z: 130~1270, PHQ-C160H: 130~1270, PHQ-300H: 130~1270, PHQ-500H: 130~1270 Durchmesserbereich des Werkstücks (mm): PHQ-50: Φ8~75, PHQ-160H: Φ15~75, PHQ-160Z: Φ200-300, PHQ-C160H: Φ200, PHQ-300H: Φ15~75, PHQ-500H: Φ15~75 Durchmesserbereich des Antriebsriemens (mm): PHQ-50: Φ18~200, PHQ-160H: Φmax400, PHQ-160Z: Φmax300, PHQ-C160H: Φmax400, PHQ-300H: Φmax500, PHQ-500H: Φmax600 Drehzahl bei einem Antriebsriemendurchmesser von 100mm (r/min): PHQ-50: 700,1050, PHQ-160H: ~1176, PHQ-160Z: 7500, PHQ-C160H: 756,1176, PHQ-300H: ~1176, PHQ-500H: ~1176 Motorleistung (kw): PHQ-50: 0.75, PHQ-160H: 1.5, PHQ-160Z: 4, PHQ-C160H: 1.5, PHQ-300H: 1.5, PHQ-500H: 2.2 Bettlänge (mm): PHQ-160H: 1500, PHQ-300H: 1500, PHQ-500H: 1500 Minimale erreichbare Restunwuchtmenge (emar): ≤0.15g·mm/kg Technische Spezifikationen: - Elektronisches Messsystem mit mehreren Messmethoden - Dynamisches und statisches Auswuchten - Bis zu 10 Lagermodi - Gewichtszugabe und -entfernung - Anpassung der CW- und CCW-Rotation - Mehrere Kalibrierkoeffizientenkombinationen - Automatische Systemempfindlichkeitsanpassung - Doppelte Filterung von Software und Hardware - Datenkompression für stabile Messung - Anwendbar für kleine und mittelgroße Rotoren, Impeller, Kurbelwellen, Walzen und Wellen
