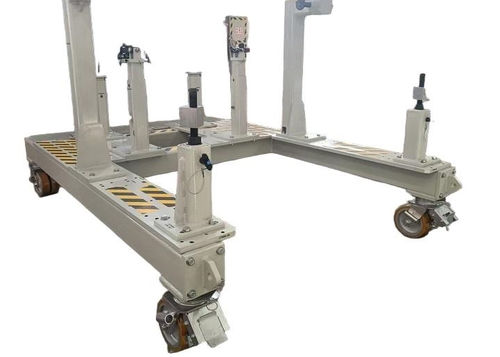

Stahl-Motorträger 856A1122G17

Turbinen

Zusammenfassung
Zertifizierter Bodenstützständer für die Inspektion von Turbinen- und Verdichterblättern an CFM56-5B/-7B- und LEAP-1A/1B-Triebwerken. Entwickelt für MRO-Abläufe und zerstörungsfreie Prüfverfahren (NDT) in der Wartung von Verkehrsflugzeug-Turbofantriebwerken.

Überblick
Das Modell 856A1122G17 ist eine zertifizierte Bodenstütze, konstruiert nach AS9100D und RTCA DO-160G. Es ermöglicht präzise und reproduzierbare Positionierung von Blättern während Überholungen und Routineprüfungen und unterstützt Ultraschall- sowie fluoreszenzpenetrant-basierte NDT-Verfahren zur Unterstützung der FAA/EASA-Nachprüfbarkeit nach Wartung.

Konstruktion und Merkmale
Aus hochfestem legiertem Stahl mit Korrosionsschutzbeschichtung gefertigt. Verstellbare Klemmbacken mit einer Ausrichtgenauigkeit von ±0,02 mm, 360° drehbare und kippbare Arbeitsplattform, integrierte Befestigungspunkte für Ultraschall- und fluoreszenzpenetrant-NDT-Werkzeuge, ergonomische Höhenverstellung (0,7–1,6 m) und nicht markierende Polsterung zum Schutz der Blattoberflächen. Gewicht: 270 kg; Abmessungen (L×B×H): 1750 × 1150 × 980 mm.

Stichwörter

• Junxun

Kategorie
Bodenverkehrsausrüstung (GSE)

Technische Daten

• Modellkennung: 856A1122G17
• Anwendung: Inspektion von Turbinen- und Verdichterblättern für CFM56-5B/-7B und LEAP-1A/1B
• Normen: AS9100D; RTCA DO-160G; FAA/EASA-konform
• Material: Hochfester legierter Stahl mit Korrosionsschutzbeschichtung
• Klemmung: Verstellbare Klemmbacken, Ausrichtgenauigkeit ±0,02 mm
• Plattform: 360° drehbare und kippbare Arbeitsplattform
• Befestigung: Integrierte Befestigungspunkte für Ultraschall- und fluoreszenzpenetrant-NDT-Werkzeuge
• Höhe (ergonomisch): 0,7–1,6 m (verstellbar)
• Polsterung: Nicht markierende Polsterung
• Gewicht: 270 kg
• Abmessungen (L×B×H): 1750 × 1150 × 980 mm
• Anwendungsfälle: Überholung, Routineprüfungen, NDT-Abläufe in MRO für Turbofan
