Vertikales Lagersystem

automatisiertmehrstöckigfür die Raumfahrtindustrie

Übersicht

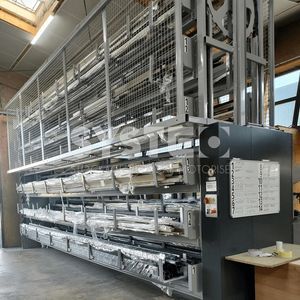

Automatisches vertikales Karussellsystem zur Lagerung von Scheinwerfern und Projektoren. Geeignet für Theater-Scheinwerfer, Profilscheinwerfer, asymmetrische Fluter, Fluter, PARs und ähnliche Leuchten. Jede Einheit verwendet eine aufgehängte Schiene, die an Gesamtlänge und Gesamtgewicht angepasst ist; Leuchten werden bei der Einlagerung manuell gesichert. Die Lagerkapazität richtet sich nach der Gesamthöhe und -länge des Karussells.

Anwendungen

• Theater-Scheinwerfer
• Profilscheinwerfer
• Asymmetrische Fluter
• Fluter
• ACP 1001/ADB
• C101-C201/ADB
• PC1000/2000
• Robert Juliat fresnels 611/613/614/713/714
• PARS und ähnliche Leuchten

Lagerungsmethode
Jeder Scheinwerfer hängt an einer aufgehängten Schiene, ähnlich einer Theatergerüststange. Schienen und Aufhängepunkte werden projektbezogen konfiguriert, um das Gesamtgewicht und die Produktlängen zu berücksichtigen. Die Lagerdichte hängt von der Karussellhöhe und der Gesamtlänge der Schiene ab.

Optionen und Zubehör (je nach Konfiguration)

• Zellschiene
• Vollverkleidung
• Abnehmbare Diebstahlsicherungsschiene
• Vollständig geschlossene Rückwand
• Weitere Zubehörteile je nach Projektkonfiguration

Be- und Entladen
Be- und Entladen erfolgt manuell, indem die gewünschte Schiene über manuelle oder automatisierte Bedienelemente auf eine ergonomische Arbeitshöhe positioniert wird. System ist kompatibel mit mehrstufigen Installationen (z. B. Zwischengeschossintegration).

Steuerungs- und Betriebsmodi
Standardsteuerung: Druck- und Halteknopf, um das Karussell zur gewünschten Position zu fahren; Rotation in beide Richtungen möglich. Optionale automatisierte Modi: PLC-gesteuerte Automatisierung, Touchscreen mit Standortcode-Eingabe oder Fernsteuerungsintegrationen.

Wesentliche Produktvorteile

• Einfache Bedienung: Druck-und-Halte-Steuerung oder Eingabe des Standortcodes für direkten Zugriff
• Ergonomische Handhabung: einstellbare Zugangshöhe für sicheres Be- und Entladen
• Schneller Zugriff: rascher Zugriff auf einzelne Leuchten
• Platzoptimierung: effiziente Nutzung des Überkopfvolumens im Gebäude
• Bestandsintegration: beschleunigt Inventuren und kann in ERP/WMS eingebunden werden
• Anpassbar für schwere/ sperrige Leuchten: konfigurierbare Aufhängungen und Träger pro Anwendung

Datenblatt (Zusammenfassung)
Grundfläche, erforderliche Anzahl an Scheinwerfern oder Lagerlinear-Meter, Verteilung nach Scheinwerfertyp und Installationsbeschränkungen werden projektbezogen bewertet, um die endgültige Konfiguration festzulegen.

Technische Daten

• Verfügbare Höhen: 6 wählbare Höhen
• Maximale Scheinwerferhöhe: 850 mm
• Maximales Gewicht pro Ebene: je nach nutzbarer Breite in der Konfiguration angegeben
• Gesamtlänge: 3 bis 5 Meter
• Gesamthöhe: 4 bis 8 Meter
• Lineargeschwindigkeit: ca. 5 m/min
• Steuerung: Druck-und-Halte (Standard) oder automatisiert (Option)
• Stromversorgung: 220 V – 0,55 kW
• Lagerkapazität: abhängig von Gesamthöhe und -länge des Karussells sowie der Projektkonfiguration
