Vertikales Lagersystem

automatisiertfür Flughafenfür die Luftfahrt

Übersicht

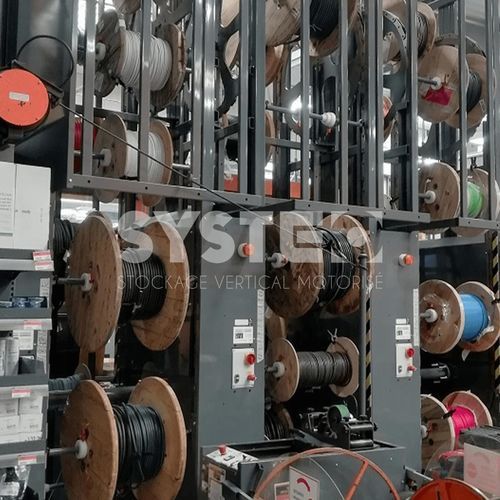

Vertikale Karussells bieten eine effiziente Lagerlösung für Kabeltrommeln und ermöglichen eine schnelle, einfache Entnahme. Systeo Industrie bietet mehrere motorisierte Baureihen von Trommelregalen für Gummi-, Draht- und Kabeltrommeln an.

Lageranwendungen
Unsere Systeme nehmen verschiedene Trommeltypen auf: Gummi-, Draht- und Kabeltrommeln, sowohl zur reinen Lagerung als auch zum Abrollen/Schneiden direkt vom Karussell.

Lagerungsmethode
Die Trommeln werden in speziellen Regalen (freilaufend oder fest) platziert. Sie können an einer durchgehenden Achse hängen; bei schwereren Trommeln ist die Achse direkt an der Antriebskette montiert. Alternativ können Trommeln nebeneinander an einem lastgerechten Träger hängen. Das Gesamtgewicht bestimmt die maximale nutzbare Länge.

Optionen und Zubehör (je nach Konfiguration)

• Nummerierung der Plätze
• Duale Vorwärts/Rückwärts-Steuerung
• Zellschiene
• Vollverkleidung
• Vollständiger Rückverschluss
• Front-Messsystem
• Passender Ladewagen
• Weitere konfigurationsabhängige Zubehörteile

Be- / Entladung
Verschiedene Handhabungslösungen sind verfügbar: manuelle oder batteriegestützte Hubwagen, Stacker, mobile Wagen usw., passend zu den örtlichen Gegebenheiten und Trommelmerkmalen.

Technische Merkmale
Drei Baureihen je nach maximalem Trommeldurchmesser. Max. Durchmesser: 950 mm. Höhe: 3 bis 6 m. Gesamtlänge: 2 bis 6,5 m. Lineargeschwindigkeit: bis zu 4–6 m/min. Steuerungsarten: Druck halten oder automatisiert (PLC-Optionen). Stromversorgung: 220 V oder 380 V – 0,5 kW bis 1,5 kW. Standardangaben können je nach Konfiguration variieren.

Hauptvorteile / Funktionen

• Einfache Bedienung: Druckhalte-Bedienung; Karussell in beide Richtungen drehbar.
• Ergonomische Lade-/Entladehöhe zur Reduzierung der Belastung für Mitarbeiter.
• Schneller Zugriff: direkte Positionswahl oder Bewegung per Druckhalten.
• Platzoptimierung: nutzt die Deckenhöhe des Gebäudes effektiv.
• Bestandsverwaltung: beschleunigt Inventuren und lässt sich in ERP/WMS integrieren.
• Geeignet für schwere und sperrige Produkte: konfigurierbar für spezifische Trommeltypen.

Spezifikationsblatt (Zusammenfassung)
Quantitative Zielvorgaben; verfügbare Bodenflächen; Trommelmaße (Breite, Innen-/Außendurchmesser, Gewicht); Verteilung der Trommeln nach Größe; nur Lagerung oder Abrollen/Schneiden.

Eigenschaften / technische Spezifikationen

• Baureihen: 3 Baureihen je nach maximalem Durchmesser
• Max. Durchmesser: 950 mm
• Höhe: 3 bis 6 Meter
• Gesamtlänge: 2 bis 6,5 Meter
• Lineargeschwindigkeit: 4 bis 6 m/min (maximal)
• Steuerung: Druck halten oder automatisiert (PLC-Optionen)
• Stromversorgung: 220 V oder 380 V – 0,5 kW bis 1,5 kW
• LagParameter: Bodenflächen, Trommelbreiten, Innen-/Außendurchmesser, Gewichte, Verteilung nach Größe
• Funktionen: nur Lagerung oder Abrollen/Schneiden vom Karussell
• Standardversion kann je nach Konfiguration geändert werden
