Hybrid-Verbinder SPE

Datenfür FlugzeugEthernet

Übersicht

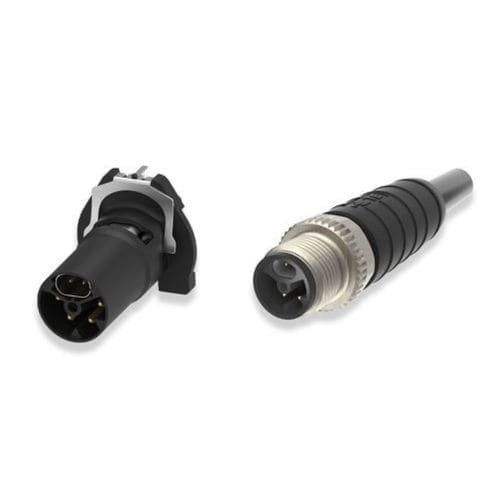

Der SPE-M12 Hybrid ist ein Industrie-Steckverbinder für Single Pair Ethernet (SPE), der Hochgeschwindigkeitsdaten und Energieübertragung in einer M12-Schnittstelle vereint. Er unterstützt Datenraten bis zu 1 Gbit/s und eine Leistungsübertragung bis zu 1 kW (2x 8 A). Entwickelt für raue Industrieumgebungen bietet der Steckverbinder Schutzart IP67, einen sicheren Verriegelungsmechanismus und die Einhaltung von IEC 63171-7 zur Gewährleistung der SPE-Interoperabilität zwischen Geräten und Herstellern.

Hauptmerkmale

• Kombiniert Daten und Leistung in einem M12-Gehäuse
• Hochgeschwindigkeits-Datenübertragung bis 1 Gbit/s
• Leistungsübertragung bis 1 kW (doppelte 8 A Leiter)
• Robustes Design mit Schutzart IP67 für raue Umgebungen
• Sicherer Verriegelungsmechanismus für zuverlässige Verbindung
• IEC 63171-7 konform für SPE-Interoperabilität

Konfiguration & Verfügbarkeit

• Kabelkonfektionen: M12 Pigtail | M12 to M12
• Kabelkonfigurationen: Double Ended | Single Ended
• Steckerausrichtung: Gerade (Ende A / Ende B)
• Anzahl der Positionen: 6
• Verfügbare Kabellängen (m): .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• Verfügbare Kabellängen (ft): 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

Anwendungen

• Industrial Ethernet- und Single Pair Ethernet (SPE)-Netzwerke
• Robotik, Antriebe, Cobots, Greifer, Sensoren und Bildverarbeitungssysteme
• IIoT- und Automatisierungsumgebungen, die Miniaturisierung und Dezentralisierung erfordern

Technische Daten

• Modell: SPE-M12 Hybrid
• Industrielle Protokolle: Single Pair Ethernet (SPE)
• Schutzart: IP67
• Anzahl der Positionen: 6
• Kabelkonfektionstyp: M12 Pigtail | M12 to M12
• Kabelkonfektion (Ende A): M12 Plug
• Kabelkonfektion (Ende B): M12 Plug
• Steckerausrichtung (Ende A / Ende B): Gerade
• Kabelkonfiguration: Double Ended | Single Ended
• Leitermaterial: Kupfer
• Mantelmaterial: PUR
• Gehäusematerial: PA 6T GF30 | Polybutylenterephthalat (PBT)
• Steckerfarbe (Ende A / Ende B): Schwarz
• Kabelfarbe: Schwarz
• Drahtstärke (AWG): 16
• Kontaktstrombewertung (max): 8 A
• Betriebsspannung (VDC): 50
• Betriebsspannung (VAC): 63
• Betriebstemperaturbereich (°C): -45 – 85 | -40 – 85
• Betriebstemperaturbereich (°F): -49 – 185 | -40 – 185
• Geschirmt: Ja
• Konformität / Normen: IEC 63171-7 (SPE-Interoperabilität)
