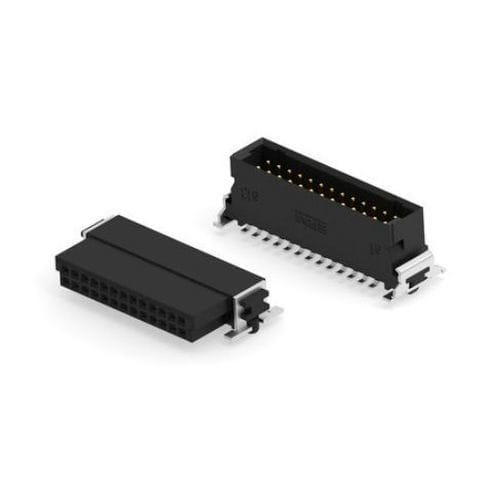

PCB-Verbinder 154 series

für FlugzeugSMCKabel-an-Karte

Übersicht
Die SMC-Serie bietet Leiterplattensteckverbinder mit kompaktem 1,27 mm Raster für hochdichte Board-to-Board- und Wire-to-Board-Verbindungen. In 12–80 Positionen sowie in verschiedenen Reihen-/Spalten- und Stapelkonfigurationen erhältlich, eignen sie sich für platzkritische Anwendungen und gewährleisten Signalintegrität durch polarisierte Gehäuse und goldplattierte Kontaktbereiche.

Produktmerkmale

• Steckerform: Rechteckig
• PCB-Steckverbindertyp: PCB-Montage-Header | PCB-Montage-Rezeptacle
• Steckverbindersystem: Board-to-board | Wire-to-board
• Header-Typ: Voll abgeschirmt (fully shrouded)
• Versiegelbar: Nein
• Anschluss zu: Flexible Leiterplatte (FPC) | Leiterplatte
• Produkttyp: Steckverbinder-Baugruppe

Konfigurationsmerkmale

• Spalten: 6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• Bestückte Positionen: 12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• Stapelfähig: Nein | Ja (stack through)
• Kontaktbelastungszustand: Voll bestückt
• PCB-Montageorientierung: Rechtwinklig | Vertikal
• Reihen: 2 | 6

Elektrische Eigenschaften

• Durchschlagspannung: 500 Vrms
• Kontaktwiderstand: 25 mΩ
• Betriebsspannung: 10 VDC
• Kontaktstrombelastung (max): 1,0 – 1,7 A je nach Variante

Gehäusemerkmale

• Steckerprofil: Hoch | Niedrig | Standard
• Hauptfarbe: Schwarz | Blau

Kontaktmerkmale

• Länge Kontakteingriff: 3,25 mm | 4 mm
• Dicke Steckzunge: 0,3 mm
• Breite Steckzunge: 0,42 mm
• Kontaktgrundmaterial: Kupferlegierung
• Kontaktform: Dual-Beam | Rechteckig
• Kontaktbereich Plattierung: Gold (Au)
• Leiterplattenterminal Plattierung: Zinn (typ. 4–6 µm)
• Kontaktarten: Stift | Buchse | Socket | Lasche

Abschlussmerkmale

• Anschlussmethode an PCB: Oberflächenmontage (SMT)
• Länge Anschlussstift & Schwanz: 4 mm

Mechanische Befestigung

• Ausrichtungsmerkmal Länge: 0,75 mm
• PCB-Haltestütze: Positionierzapfen (mit | ohne)
• Einrastsicherung: Reibungssicherung | Verriegelung
• Ausrichtung beim Einstecken: Polarisation
• Befestigungsart: Board mount

Gehäuseeigenschaften

• Kontakt-Eintrittsposition: Seite | Oben
• Raster (Mittellinie): 1,27 mm
• Gehäusematerial: Liquid Crystal Polymer (LCP), UL 94V-0

Abmessungen

• Längen (mm): 12,7 | 15,24 | 17,78 | 21,6 | 25,4 | 30,48 | 36,83 | 48,26 | 55,88
• Höhen ab PCB (mm): 3,85 | 4,25 | 6,25 | 6,75 | 8,25 | 9,05 | 9,85 | 13,65
• Breiten (mm): 6,25 | 7 | 7,2 | 9,6 | 9,8 | 10
• Reihe-zu-Reihe Abstand: 1,27 mm
• Stack-Höhen (mm): 1,75 | 3,25 | 4,85 | 6,25 | 9,05 | 13,65

Betriebsbedingungen

• Betriebstemperaturbereich: bis etwa -55 °C bis 125 °C (variantenabhängig)

Betrieb / Anwendung

• Geschirmt: Nein
• Schaltungsanwendung: Stromversorgung & Signal

Industrienormen

• Standards: IEC | ISO
• Agenturkompatibilität: UL | UL E84703 | DIN
• UL-Brennverhalten: UL 94V-0

Verpackungsmerkmale

• Verpackung: Reel | Tape & reel
• Reel-Durchmesser: 300 | 330 mm
• Beispielmengen: 160 | 170 | 250 | 280 | 560

Technische Angaben

• Serie: SMC series
• Raster: 1,27 mm
• Verfügbare Positionen: 12–80
• Reihen: 2 oder 6
• Montagerichtung: Rechtwinklig oder vertikal
• Kontaktplattierung: Gold (mating), Zinn (PCB-Termination)
• Durchschlagspannung: 500 Vrms
• Betriebsspannung: 10 VDC
• Typische Anwendungen: Hochdichte Interkonnektlösungen bei begrenztem Bauraum
