ADS-B-Transponder TT23 series

D-Modusfür Flugzeugmit ADS-B

Übersicht Die Kompakt-Transponder Trig TT23 und TT23G sind die nächste Entwicklungsstufe der Trig-Kompakt-Transponder. Sie wurden leichter, kleiner und kompakter konzipiert, um Platz und Gewicht im Flugzeug zu sparen. Beide Geräte sind Mode-S-Transponder der Klasse 1 mit einer Nennsendeleistung von 250 W und sind ADS-B-kompatibel. Der TT23 benötigt für ADS-B-Out eine externe, zertifizierte GPS-Positionsquelle; der TT23G verfügt über einen integrierten, nach ETSO-C199 zertifizierten GPS-Sensor für integrierte ADS-B-Out-Fähigkeit. Wichtigste Vorteile

• Kompakte Bauform – passt in eine kompakte oder standardmäßige 57-mm-Instrumentenbohrung.
• Minimale Einbautiefe – maximiert den Platz hinter der Instrumententafel.
• Integrierter Höhensensor im Steuerkopf.
• Das TT23G verfügt über einen integrierten, zertifizierten GPS-Sensor (ETSO-C199).
• Zertifiziert für IFR- und VFR-Flüge.
• Manuelle Dimmfunktion (einstellbare Hintergrundbeleuchtung).
• Geringer Stromverbrauch.
• EASA-ETSO- und FAA-TSO-Zertifizierung – einschließlich TSO-C166b (ADS-B-Standard).
• Kostenlose europäische Zulassungen für geringfügige Änderungen.
• Entwickelt und hergestellt in Großbritannien.

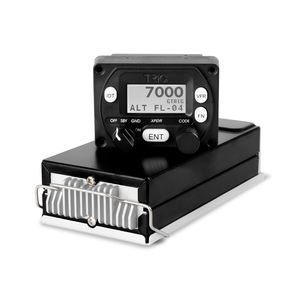

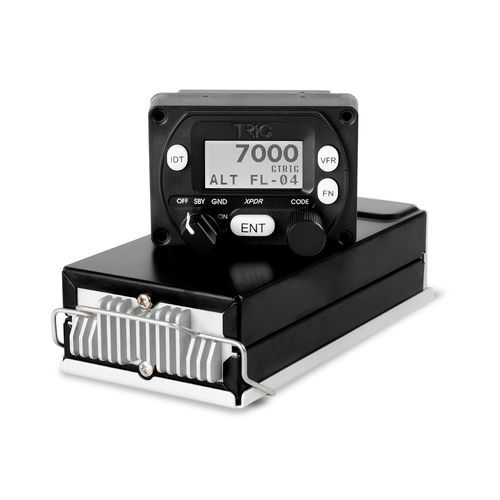

Produktdesign Die kompakten Transponder von Trig bestehen aus zwei Hauptkomponenten: einem kompakten Steuerkopf (TC20) mit integriertem Höhengeber und einer separaten Hardware-Rückenbox, die an einer entfernten Stelle am Flugwerk installiert werden kann. Der Steuerkopf ist 54 mm (2 3/25”) tief und passt in eine 57 mm (2 ¼”) große runde Öffnung oder eine kompakte Halterung; Befestigungsmaterial für beide Optionen ist im Lieferumfang enthalten. Der Steuerkopf verfügt über ein klares, helles Display mit manueller Dimmfunktion und ist spritzwassergeschützt für den Einsatz im offenen Cockpit und bei Wasserflugzeugen. Ausgangsleistung und ADS-B Sowohl der TT23 als auch der TT23G liefern eine Nennleistung von 250 W am Anschluss, erfüllen damit die internationalen Anforderungen für 1090ES ADS-B Out und sind als Transponder der Klasse 1 qualifiziert. In Kombination mit einer geeigneten, zertifizierten GPS-Positionsquelle (für den TT23) oder unter Verwendung des internen GPS (TT23G) bieten die Geräte ADS-B-Out-Fähigkeit gemäß FAA TSO-C166b. Kompatible Produkte und Anwendungsfälle Das TT23 kann mit Trig-GPS-Geräten wie dem TN70 oder TN72 (je nach Zertifizierung/Flugzeugtyp) oder anderen zertifizierten GPS-Positionsquellen von Drittanbietern kombiniert werden, um eine konforme ADS-B-Out-Installation zu ermöglichen. Das interne GPS des TT23G macht bei vielen freiwilligen und experimentellen Installationen eine externe Positionsquelle überflüssig. Versionen Produktmodell | Typ | Erfüllt TSO-C166b | Geeignet für den Luftraum gemäß ADS-B-Vorschriften 2020 (USA) | Senderleistung | Verkaufs-Teilenummer TT23 | Klasse 1 Mode S und 1090ES – ADS-B-Out-fähig mit kompatiblem GPS | Ja | Ja | 250 W am Anschluss | 02627-00-01 TT23G | Klasse 1, Modus S und 1090ES – ADS-B-Out-fähig (integriertes GPS) | Ja | Ja – für Experimental-, Leicht-Sport- und Selbstbauflugzeuge sowie freiwillige Ausrüstung | 250 W am Anschluss | 02629-00-01 Lieferumfang

• Zwei Jahre Garantie ab dem Tag der Installation.
• Einbauanleitung und Bedienungsanleitung (Englisch, Deutsch und Französisch).
• Einbausatz (einschließlich Kunststoffhalterungen für runde Halterungen).
• Ablagefach.
• EASA-Formular 1.

Zusätzliche Hinweise Der TC20-Bedienkopf ermöglicht die Einhandbedienung und kann auch mit Flughandschuhen bedient werden. Die manuelle Dimmung gewährleistet die Lesbarkeit bei allen Lichtverhältnissen. Für die Transponder-Hardware ist keine Lüfterkühlung erforderlich. Technische Daten / Spezifikationen

• Typ: Transponder Klasse 1, Modus S, Stufe 2 / ADS-B Klasse B1S.
• Zertifizierung: ETSO C88a, C112e, 2C112b, C166b (TT23); ETSO C88a, C112e, 2C112b, C166b, C199 (TT23G). TSO C88b, C112c; zugelassen für IFR- und VFR-Flüge.
• Konformität: ED-73E, ED-14G, DO-160G, DO-260B, DO-178C, DO-178B, DO-254 Stufe C.
• Versorgungsspannung (Gleichstrom): 11–33 V.
• Typische Stromaufnahme (bei 14 V): TT23 im Leerlauf 0,15 A / im Betrieb 0,28 A; TT23G im Ruhezustand 0,15 A / im Betrieb 0,34 A.
• Nennsendeleistung: 250 W am Stecker.
• Betriebstemperatur: Transponder –40 °C bis +70 °C; Steuergerät –20 °C bis +55 °C.
• Kühlungsanforderungen: kein Lüfter erforderlich.
• Gewicht (Hardware-Einbaudose): TT23 300 g (0,66 lbs); TT23G 315 g (0,69 lbs).
• Gewicht (TC20-Steuerkopf): 90 g (0,19 lbs).
• Abmessungen (Steuergerät): H 44 x B 63 x L 54 mm.
• Abmessungen (Transponder in Halterung): H 37 x B 64 x L 149 mm.
• Abmessungen (Steuergerät, Zoll): H 1,8 x B 2,4 x L 2,1 Zoll.
• Abmessungen (Transponder in der Halterung, Zoll): H 1,5 x B 2,6 x L 5,9 Zoll.
