D-Modus-Transponder TT23

ADS-Bfür FlugzeugTSO

Überblick
Die kompakten Mode‑S‑Transponder Trig TT23 und TT23G bieten Transponder‑Funktionalität der Klasse 1 bei reduziertem Platzbedarf im Cockpit. Der TT23 unterstützt ADS‑B Out bei Anschluss an eine zertifizierte externe GPS‑Quelle; der TT23G verfügt über ein zertifiziertes internes GPS (ETSO‑C199) für eine integrierte ADS‑B Out‑Lösung.

Hauptmerkmale

• Kompaktes Format: passt in eine 57 mm Rundöffnung oder kompakte Halterung
• Minimale Einbautiefe zur Maximierung des Platzes vor und hinter dem Panel
• Integrierter Höhenencoder im Bedienkopf (TC20)
• TT23G mit internem ETSO‑C199 zertifizierten GPS
• Für IFR‑ und VFR‑Flüge zugelassen
• Manuelle Displaydimmung und spritzwassergeschützter Bedienkopf
• Niedriger Stromverbrauch, kein Lüfter erforderlich
• EASA ETSO‑ und FAA TSO‑Zertifizierungen einschließlich TSO‑C166b (1090ES ADS‑B)

Produktdesign

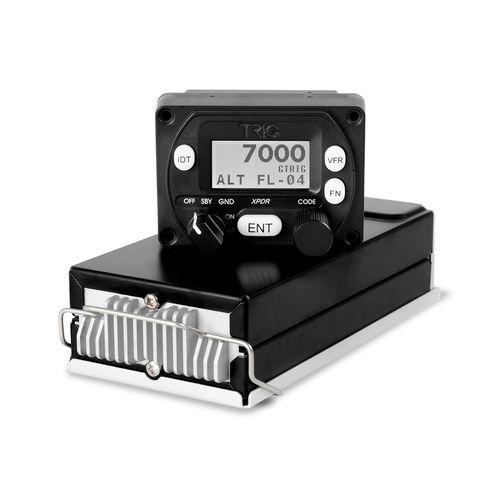

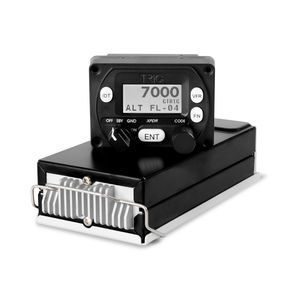

Das System besteht aus einem kompakten Bedienkopf (TC20) mit eingebautem Höhenencoder und einer separaten Hardware‑Backbox, die an anderer Stelle im Flugzeug installiert werden kann. Die Einbautiefe des Bedienkopfs beträgt 54 mm und passt in eine 57 mm (2¼") Rundöffnung oder kompakte Halterung; ein Installationskit wird mitgeliefert. Das Display ist hell, gut ablesbar und manuell dimmbar.

Sendeleistung und ADS‑B
Die Nennsenderleistung beträgt 250 W am Steckverbinder (Klasse 1). TT23/TT23G erfüllt die Anforderungen für 1090ES ADS‑B Out (TSO‑C166b). Der TT23 benötigt für ADS‑B Out ein externes zertifiziertes GPS; der TT23G verwendet sein internes ETSO‑C199 GPS.

Kompatible Positionsquellen

• TN72 — kostengünstige ADS‑B Positionsquelle für freiwillige Ausstattung
• TN70 — geeignet für zertifizierte Part‑23‑Flugzeuge, die eine TSO‑C145 Positionsquelle benötigen

Versionen

• TT23 — Klasse 1 Mode S und 1090ES; ADS‑B Out mit externem zertifiziertem GPS; Sendeleistung 250 W; Verkaufs‑P/N 02627‑00‑01
• TT23G — Klasse 1 Mode S und 1090ES; integriertes ETSO‑C199 GPS für ADS‑B Out; Sendeleistung 250 W; Verkaufs‑P/N 02629‑00‑01

Lieferumfang

• Zweijahresgarantie (ab Installationsdatum)
• Installations‑ und Bedienungsanleitungen (Englisch, Deutsch und Französisch)
• Installationskit inklusive Kunststoffhalter für Rundmontagen
• Tray und Befestigungsmaterial
• EASA Form One

Technische Daten

• Typ: Transponder Class 1 Mode S level 2, ADS‑B Class B1S
• Zertifizierungen: TT23 — ETSO C88a, C112e, 2C112b, C166b; TSO C88b, C112c
• Zertifizierungen: TT23G — ETSO C88a, C112e, 2C112b, C166b, C199; TSO C88b, C112c
• Konformität: ED‑73E, ED‑14G, DO‑160G, DO‑260B, DO‑178C, DO‑178B, DO‑254 Level C
• Versorgungsspannung: 11–33 V DC
• Typischer Verbrauch (14 V): TT23 Leerlauf 0,15 A / aktiv 0,28 A; TT23G Leerlauf 0,15 A / aktiv 0,34 A
• Nennsenderleistung: 250 W am Steckverbinder
• Betriebstemperatur: Transponder −40 °C bis +70 °C; Controller −20 °C bis +55 °C
• Gewicht (Backbox): TT23 300 g; TT23G 315 g; Bedienkopf (TC20) 90 g
• Abmessungen (Controller): H 44 × W 63 × L 54 mm; Transponder im Tray H 37 × W 64 × L 149 mm
