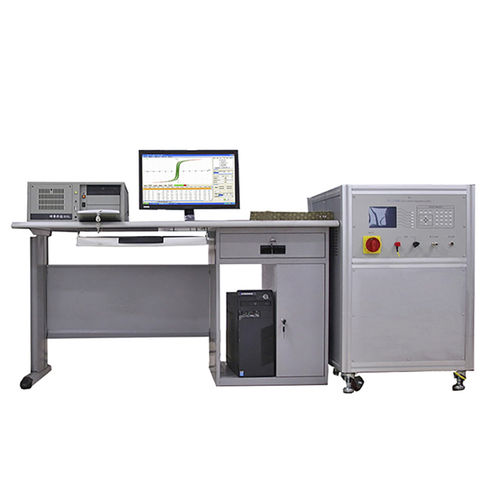

Leistungsmessgerät DX-2012M

StromAC-StromMagnetfeld

Das Siliziumstahl-Messgerät DX-2012M eignet sich für die Messung verschiedener warmgewalzter, kaltgewalzter, orientierter und nicht orientierter Siliziumstahl-Materialien sowie für die Messung des Siliziumstahl-Transformatorkerns. Es kann die magnetische Induktion Bm, den spezifischen Verlust Ps, die Hystereseschleife und die AC-Magnetisierungskurve von Siliziumstahlmaterialien unter Netzfrequenzbedingungen genau messen. Die Windows-Messsoftware ist einfach anzuwenden. Das Produkt entspricht den nationalen chinesischen Normen GB/T 3655-2000, GB/T 13789-92 und den internationalen Normen IEC 404-2, IEC 60404-3 und IEC 60404-6. Die Steuerung durch den Computer und die A/D-Abtastung ersetzen die traditionelle analoge Brücke, das Frequenzmessgerät, das Strommessgerät, das Spannungsmessgerät und das Leistungsmessgerät, und der gesamte Prüfprozess wird automatisch durchgeführt. Allgemeine Merkmale des AC-Hysterese-Diagramms (DX-2012M) 1. Testing Probe Sorten: Warmwalzen, Kaltwalzen Silizium-Stahl-Materialien, Permalloy, amorphen und nm Kristall. 2. Testing Probe Formen: Band und Chip offene Proben, ringförmig, E und U schließen Proben. 3. Offene Proben nehmen EpsteinSquare, um einen geschlossenen magnetischen Kreis zu bilden, und können auch Permeameter wählen. Die schließende Probe kann unter direkte Wicklungsmessung gesetzt werden, fertige Transformator kann auch unter direkte Messung gesetzt werden. 4. Probe (Eisenkern), Magnetisierungsspule (N1) und Messspule (N2) bilden einen Leerlauftransformator. 5. Nicht-induktiver Widerstand ist mit der Magnetisierungsspulenschleife verbunden, um den Magnetisierungsstrom und die Magnetfeldstärke durch die Messung des Druckabfalls am nicht-induktiven Widerstand zu bestimmen. Der Spitzenwert des Magnetfeldes kann durch digitales Feedback verriegelt werden, und die Präzision der Magnetfeldverriegelung beträgt 0,5%.
