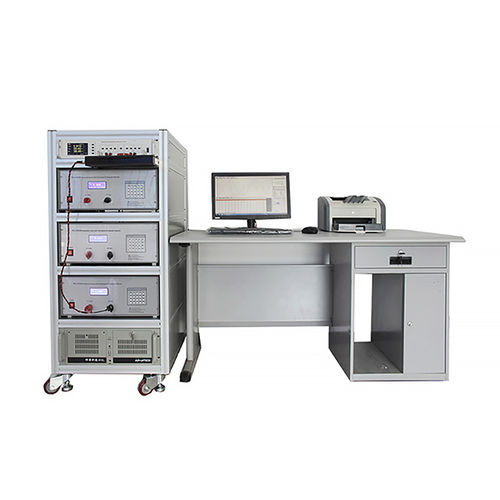

Leistungsmessgerät DX-2012SA

StromAC-StromMagnetfeld

Das weichmagnetische Wechselstrom-Messgerät DX-2012SA misst automatisch die Wechselstrom-Hystereseschleife, die Magnetisierungskurve und die Verlustkurve von weichmagnetischen Werkstoffen wie Weichferrit, Permalloy, amorph und nanokristallin unter dynamischen (Wechselstrom-) Bedingungen. Messen Sie präzise die Remanenz Br, die Koerzitivkraft Hc, den spezifischen Gesamtverlust Ps, die Amplitudenpermeabilität µa, den Verlustwinkel δ, die resistive Permeabilität µR, die induktive Permeabilität µL, die elastische Permeabilität µ′, die viskose Permeabilität µ ", den Induktivitätskoeffizienten AL und den Q-Wert sowie andere dynamische magnetische Kenngrößen. Es entspricht den nationalen chinesischen Normen GB 5026-85, GB 3658-90, GB/T 9632.1-2002, GB/T 19346-2003, der Industrienorm SJ/T 10281-91 und den internationalen Normen IEC 60367-1 und IEC 60404-6. Die Steuerung des Computers und die A/D-Abtastung ersetzen die herkömmliche analoge Brücke, den Frequenzmesser, das Amperemeter, den Spannungsmesser und den Leistungsmesser, der gesamte Prüfprozess wird automatisch durchgeführt. Allgemeine Merkmale des AC-Hysterese-Diagramms (DX-2012SA) 1. Prüfen Probe Sorten: weichmagnetische Ferrit, Permalloy, amorph, amorph und nm Kristall. 2. Test Probe Formen: ringförmig, E und U-Formen. 3. Prüflinge mit geschlossenem Magnetkreis können direkt auf Proben gewickelt und gemessen werden. Probe, Magnetisierungsspule (N1) und Messspule (N2) bilden einen Leerlauftransformator. 4. Der nicht-induktive Widerstand ist mit der Magnetisierungsspulenschleife verbunden, um den Magnetisierungsstrom und die Magnetfeldstärke durch die Messung des Druckabfalls am nicht-induktiven Widerstand zu bestimmen. Der Spitzenwert des Magnetfeldes kann durch digitales Feedback verriegelt werden, und die Genauigkeit der Magnetfeldverriegelung beträgt 0,5%.
