Software de gestión Data4Flight®

de diseñopara la aeronáutica2D

Resumen

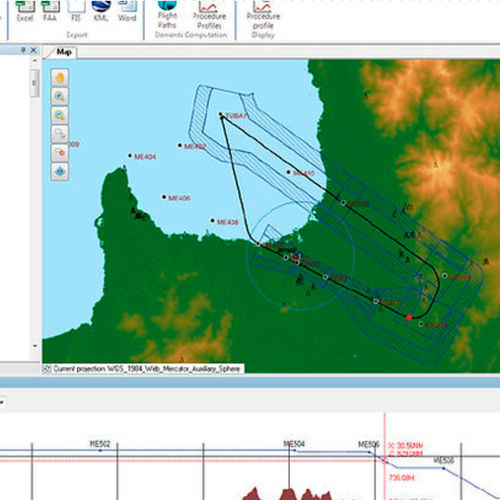

INSTRUMENT FLIGHT PROCEDURE DESIGN es una suite de módulos software de CGX AERO dedicada al diseño, gestión y verificación de procedimientos de vuelo por instrumentos, gestión de datos aeronáuticos, cartografía y diseño de espacio aéreo. La suite incluye módulos de marca (GéoTITAN®, Data4Flight®, AIP-GIS Charting® y Airspace4Flight®) que abordan fases específicas del flujo de trabajo de diseño.

Data4Flight®
Data4Flight® es una solución de gestión de datos aeronáuticos con una interfaz intuitiva para maximizar la eficiencia del operador y garantizar la interoperabilidad en el intercambio de datos.

• Base de datos centralizada ampliada AIXM 5.1: modo autónomo o servidor (PostgreSQL o SQLite).
• Importación/exportación de múltiples formatos y estándares: AIXM 4.5/5.1, ARINC 424, ARINC 816.
• Interoperabilidad con GéoTITAN®, AIP-GIS Charting®, AIM4Flight® y Thales TopSky®.
• Visualización 2D y 3D para verificación espacial.
• Motor de reglas de negocio integrado con conjuntos de reglas predefinidos (ADQ, AIXM, ARINC 424) y soporte para reglas personalizadas.
• Exportaciones automatizadas: generación de informes técnicos de Flight Procedure Design en formatos Excel y Word.

GéoTITAN®
GéoTITAN® es una aplicación experta centrada en la creación automatizada y gestión de trayectorias IFR convencionales y RNAV y sus zonas de protección.

• Flujos de trabajo basados en base de datos que minimizan las intervenciones manuales.
• Interfaz enfocada en tareas de diseño de procedimientos y contexto geográfico.
• Comprobaciones integradas de calidad y consistencia de datos.
• Cálculos geodésicos automáticos basados en WGS84.
• Cálculo automático de zonas de protección y altitudes mínimas a partir de obstáculos y MDT.
• Comprobaciones normativas automatizadas y diseño flexible mediante plantillas configurables.
• Interoperabilidad nativa con AIXM 4.5/5.1 y Data4Flight® / AIM4Flight®.

AIP-GIS Charting®

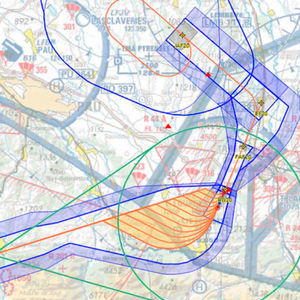

AIP-GIS Charting® es una aplicación de cartografía para editar, actualizar y publicar cartas aeronáuticas civiles y militares conforme al Anexo 4 de la OACI.

• Producción cartográfica avanzada basada en ArcGIS (ESRI).
• Enlace directo con la base de datos central AIXM para preservar la integridad de los datos.
• Herramientas cartográficas: gestión de temporalidad, creación de elementos cartográficos y elementos dirigidos por datos (trayectorias fuera de vista, vistas en perfil, tablas dinámicas).
• Gestión de productos: gestión de documentos de cartas y plantillas, biblioteca de símbolos, etiquetado avanzado y generación de símbolos/texto basada en reglas.
• Control de calidad: detección automática de elementos cambiados y cartas afectadas, generación de informes y gestión de flujos de trabajo.
• Plantillas: plantillas preconfiguradas según Anexo 4 OACI y plantillas personalizables para requisitos cartográficos específicos.

Airspace4Flight®
Airspace4Flight® permite el diseño y la edición de espacios aéreos y rutas directamente dentro de la base Data4Flight®. Valida atributos de espacios aéreos y rutas conforme a las reglas de negocio de datos aeronáuticos y aporta análisis para cumplir las recomendaciones de diseño OACI (Anexo 11) y OACI Doc 8168 Vol.2.

Especificaciones técnicas

• Formatos y estándares soportados: AIXM 4.5 & 5.1, ARINC 424, ARINC 816.
• Modos de base de datos: autónomo o servidor; backends PostgreSQL o SQLite.
• Cálculos geodésicos basados en WGS84.
• Visualización: renderizado 2D y 3D del entorno.
• Motor de reglas de negocio: conjuntos de reglas predefinidos (ADQ, AIXM, ARINC 424) y soporte para reglas personalizadas.
• Cálculos automatizados: zonas de protección, altitudes mínimas desde obstáculos/MDT, cálculos geodésicos.
• Interoperabilidad: enlaces nativos con GéoTITAN®, AIP-GIS Charting®, AIM4Flight® y Thales TopSky®.
• Exportación: generación automatizada de informes técnicos (Excel, Word).
• Cartografía: producción basada en ArcGIS, biblioteca de símbolos y plantillas conformes al Anexo 4 OACI.
