Software de gestión GéoTITAN®

de diseñode interoperabilidadpara la aeronáutica

Resumen
INSTRUMENT FLIGHT PROCEDURE DESIGN es una suite de soluciones de software aeronáutico y módulos para el diseño de procedimientos de vuelo, la gestión de datos aeronáuticos, la cartografía y el diseño del espacio aéreo. Incluye componentes denominados Data4Flight®, GéoTITAN®, AIP-GIS Charting® y Airspace4Flight® que trabajan conjuntamente para soportar la creación, validación, visualización, interoperabilidad y generación de productos.

Data4Flight® — Gestión de datos aeronáuticos

• Base de datos centralizada AIXM 5.1 extendida disponible en modo independiente o servidor basada en tecnologías PostgreSQL o SQLite.
• Diseñada para la gestión de datos aeronáuticos con un enfoque intuitivo y fácil de usar para maximizar la eficiencia del usuario y promover la interoperabilidad mediante el intercambio de datos aeronáuticos.
• Recopilación e intercambio de datos en formatos y estándares soportados: AIXM 4.5 y 5.1, ARINC 424 y ARINC 816.
• Interoperabilidad con GéoTITAN®, AIP-GIS Charting®, AIM4Flight® y Thales TopSky®.
• Visualización de datos aeronáuticos en entornos 2D y 3D.
• Motor de reglas de negocio integrado para verificación con conjuntos de reglas predefinidos (ADQ, AIXM, ARINC 424) y soporte para reglas personalizables.
• Exportación: generación automatizada de informes técnicos de Flight Procedure Design en formatos Excel y Word.

AIP-GIS Charting® — Cartografía aeronáutica

• Aplicación software para cartografía aeronáutica que permite editar, actualizar y publicar cartas civiles y militares conforme al Anexo 4 de la OACI.
• Construida sobre la plataforma ArcGIS (ESRI).
• Flujos avanzados de producción de cartas y enlace directo con la base de datos central AIXM.
• Preserva la integridad de los datos durante toda la producción cartográfica.
• Herramientas de datos cartográficos que incluyen gestión de temporalidad de cartas, creación de elementos cartográficos y elementos impulsados por datos (trayectoria fuera de vista, vista de perfil, tablas dinámicas).
• Funciones de gestión de productos: gestión completa de documentos de cartas y plantillas, biblioteca de símbolos robusta, etiquetado avanzado y generación de símbolos y textos basada en reglas.
• Funciones de control de calidad: identificación automática de características cambiadas y cartas afectadas, generación de informes y gestión de flujos de trabajo.
• Plantillas: plantillas preconfiguradas del Anexo 4 de la OACI y plantillas personalizables para requisitos específicos de cartógrafos.

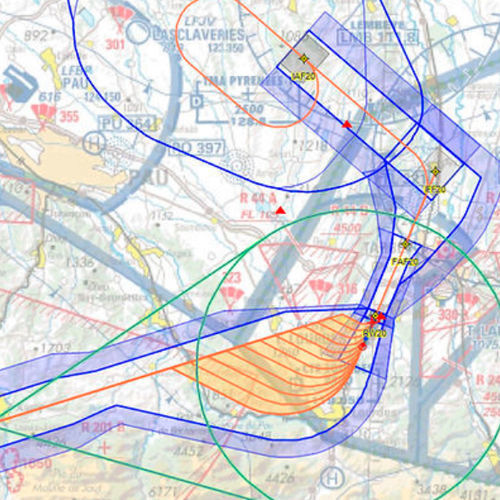

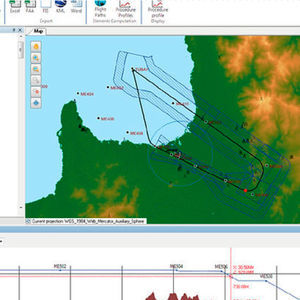

GéoTITAN® — Diseño de trayectorias de procedimientos y áreas de protección

• Aplicación experta dedicada a la creación y gestión automatizada de trayectorias IFR convencionales o RNAV y sus áreas de protección.
• Enfoque impulsado por base de datos que minimiza la entrada manual y centra la interfaz de usuario en las tareas de diseño de procedimientos.
• Entorno geográfico adaptado al diseño de procedimientos con comprobaciones de calidad y coherencia de datos.
• Cálculos geodésicos automatizados usando la referencia WGS84.
• Cálculo automatizado de áreas de protección y altitudes mínimas a partir de obstáculos y modelos digitales de terreno (DTM).
• Comprobación normativa automatizada y diseño flexible con plantillas automatizadas.
• Interoperabilidad con estándares y sistemas externos incluyendo AIXM 4.5 y 5.1 e integración con Data4Flight® y AIM4Flight®.

Airspace4Flight® — Diseño de espacios aéreos y rutas

• Módulo que permite diseñar espacios aéreos y rutas directamente en la base de datos Data4Flight®.
• Muestra y edita espacios aéreos o rutas y soporta la validación de atributos de espacios aéreos y trayectos en ruta frente a reglas de negocio de datos aeronáuticos.
• Soporta análisis específicos de espacios y rutas para cumplir con las recomendaciones de diseño de la ICAO (Anexo 11) y el ICAO Doc 8168 volumen 2 (Aircraft Operations – Construction of Visual and Instrument Flight Procedures).

Visualización, verificación y exportación

• Entornos de visualización 2D y 3D en los distintos módulos.
• Verificación integrada mediante reglas de negocio con conjuntos de datos predefinidos (ADQ, AIXM, ARINC 424) y posibilidad de crear reglas personalizadas.
• Exportación y generación de informes automatizados, incluidos informes técnicos de Flight Procedure Design en formatos Excel y Word.

Características / especificaciones técnicas

• Formatos y estándares de datos soportados: AIXM 4.5, AIXM 5.1, ARINC 424, ARINC 816.
• Opciones de base de datos: base AIXM 5.1 centralizada y extendida; modos autónomo o servidor; soporte PostgreSQL o SQLite.
• Plataforma GIS: AIP-GIS Charting® construido sobre ArcGIS (ESRI).
• Sistema de coordenadas / geodesia: cálculos geodésicos WGS84.
• Visualización: soporte de entornos 2D y 3D.
• Motor de verificación: motor de reglas de negocio con conjuntos de reglas ADQ, AIXM y ARINC 424; reglas personalizables.
• Cálculos automatizados: cálculos geodésicos, áreas de protección, altitudes mínimas a partir de obstáculos y DTM, comprobaciones normativas automatizadas.
• Salidas de producto: informes técnicos automatizados en Excel y Word; producción y publicación de cartas conforme al Anexo 4 de la OACI.
• Interoperabilidad: GéoTITAN®, AIP-GIS Charting®, AIM4Flight®, Thales TopSky® y otros sistemas externos mediante formatos estándar.
• Plantillas: plantillas preconfiguradas Anexo 4 de la OACI y plantillas personalizables para cartógrafos y diseñadores de procedimientos.
• Control de calidad: identificación automática de características modificadas y cartas impactadas, generación de informes y gestión de flujos de trabajo.
