Indicador de presión Omnia

de temperaturadigitalelectrónico

Resumen

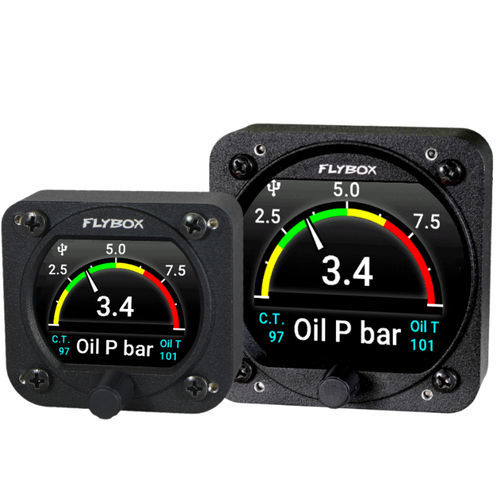

El Omnia Oil P-T-CT integra tres indicadores independientes (presión de aceite, temperatura de aceite y temperatura del refrigerante) que pueden activarse individualmente según los requisitos de instalación. Diseñado para ser compatible con una amplia gama de motores ligeros, el instrumento dispone de una pantalla a color de alta visibilidad, un microcontrolador de 32 bits y sensores sólidos de última generación para garantizar fiabilidad y precisión a largo plazo. Hasta 16 instrumentos Omnia pueden conectarse en clúster para simplificar el intercambio de datos.

Características principales

• Indicadores incluidos: 1 Presión de aceite
• Indicadores incluidos: 1 Temperatura de aceite
• Indicadores incluidos: 1 Temperatura del refrigerante

Interfaces

• Perilla giratoria con pulsador
• 2 buses CAN
• Entrada para sensor de luz ambiental
• Puerto USB 2.0 (actualizaciones y configuración)
• Conexión en clúster con otros instrumentos Omnia

Fabricación

• Carcasa mecanizada en aluminio macizo
• Acabado con pintura en polvo
• Fabricación y pruebas 100% automatizadas

Funciones

• Alarma visual en pantalla
• Salida de alarma colector abierto (transistor)
• Regulación de la retroiluminación manual o automática
• Selección de indicador manual o automática
• Actualizaciones de firmware vía puerto USB

Notas

• Las sondas de presión de aceite, temperatura de aceite y temperatura del refrigerante no están incluidas.
• Todas las sondas instaladas de fábrica en motores Rotax son compatibles.
• Consulte el manual del instrumento para la lista de sondas compatibles y los diagramas de conexión.

Contenido incluido

• Instrumento Omnia Oil P-T-CT
• 4 × tornillos M4×10 mm
• Guía de referencia rápida
• Lista de embalaje

Accesorios opcionales

• 105800 Sensor de luz ambiental cableado
• 105810 Terminación CAN 120 ohm
• 105820 Cable CAN 25 cm
• 105830 Cable CAN 50 cm
• 105840 Cable CAN 100 cm
• 105899 Adaptador de tono de audio
• 602000 Sonda de presión de aceite 4-20 mA (modelo 1/8" NPT) compatible Rotax
• 105898 Zumbador de alarma para la serie Omnia
• 604010 Cable extensor USB 0,5 m
• 603000 Herramienta profesional de engaste
• Arnés (Harness)
• 105602 Kit de conectores

Especificaciones técnicas

• Pantalla LCD gráfica color 2,4" 320 × 240 píxeles con retroiluminación 1000 nits

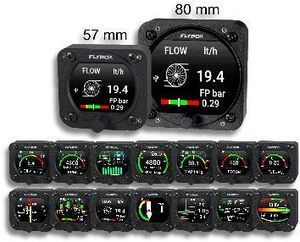

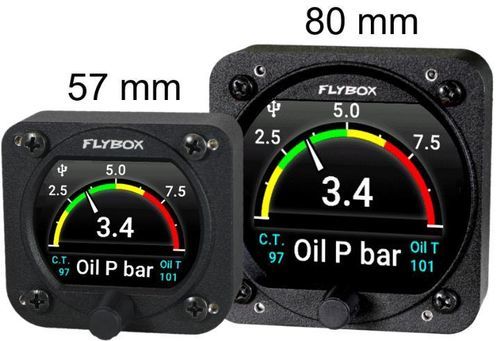

• Montaje estándar: 2-1/4" (57 mm) y 3-1/8" (80 mm)
• Carcasa de aluminio pintada con polvo
• Dimensiones: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Peso: 140 g (57), 230 g (80)
• Tensión de alimentación: 10 ~ 30 V
• Consumo: 60 mA (57), 135 mA (80)
• Rango de altitud: -1000' a +25.000'
• Salida de alarma colector abierto (máx. 300 mA, activo bajo)
• Rango de temperatura de funcionamiento: -20 ~ +70 °C
• Humedad: 90% máx. (sin condensación)
• Comunicación: 2 buses CAN
• Puerto USB: USB 2.0
