Dispositivo de medición temperatura Omnia57

para la industria aeroespacialcon pantallaautomático

Resumen

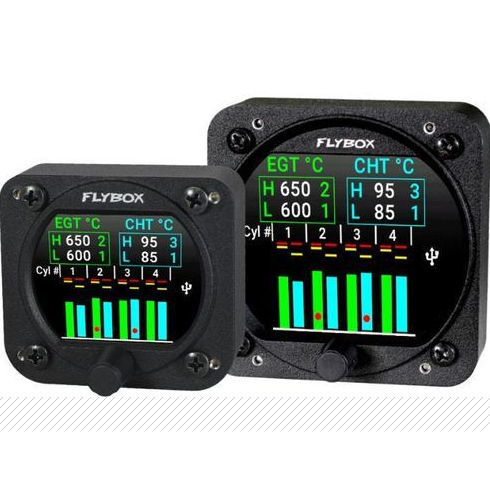

Omnia CHT-EGT mide las temperaturas de gas de escape (EGT) por cilindro (hasta 4) y las temperaturas de culata (CHT) hasta 4. Integra hasta ocho indicadores independientes que se pueden activar individualmente para ajustarse a la configuración de su motor. El instrumento es totalmente configurable para la mayoría de motores de pistón utilizados en aeronaves ligeras. Todos los equipos de la familia Omnia cuentan con pantalla color de alta visibilidad de 2,4", microcontrolador de 32 bits y componentes de estado sólido para garantizar fiabilidad y precisión a largo plazo. Hasta 16 instrumentos Omnia pueden conectarse en clúster para el intercambio de datos entre unidades.

Características principales

• Configuraciones disponibles: 4 CHT + 4 EGT (4+4) o 2 CHT + 2 EGT (2+2)
• Alarma visual en pantalla con umbrales configurables
• Salida de alarma por transistor / colector abierto
• Regulación del retroiluminado manual o automática
• Selección de indicadores manual o automática
• Actualizaciones de firmware vía puerto USB 2.0

Interfaces

• Selector giratorio con pulsador
• 2 puertos CAN bus
• Entrada para sensor de luz ambiental
• Puerto USB 2.0 para actualizaciones
• Conexión en clúster compatible con otros instrumentos Omnia

Fabricación

• Carcasa mecanizada en bloque de aluminio
• Acabado pintado en polvo
• Fabricación y pruebas 100% automatizadas

Funciones

• Alarma visual en pantalla cuando se superan los umbrales
• Salida de alarma por transistor apta para sistemas de alerta externos
• Regulador de retroiluminado: manual o automático
• Selección de indicadores: manual o automática
• Actualizaciones de software vía USB

Notas

• Las sondas (termopares) no están incluidas.
• Para las entradas EGT utilice termopares tipo K; la sonda código 601008 se muestra como ejemplo.
• Para las entradas CHT utilice termopares tipo J disponibles en el mercado.

Qué se incluye

• Instrumento Omnia CHT-EGT
• Guía de referencia rápida
• Tornillos de montaje M4x10 mm
• Lista de contenidos

Accesorios opcionales

• 601008 — Sonda EGT con cable de 2,5 m, conectores compensados y acoplamiento para soldar
• 105800 — Sensor de luz ambiental con cable
• 105810 — Terminación CAN 120 ohm
• 105820 — Cable CAN 25 cm
• 105830 — Cable CAN 50 cm
• 105840 — Cable CAN 100 cm
• 105899 — Adaptador Audio Tone
• 105898 — Zumbador de alarma para la serie Omnia
• 604010 — Cable extensor USB 0,5 m
• 603000 — Herramienta profesional de crimpado
• 105602 — Kit de conectores

Especificaciones técnicas

• Pantalla: LCD gráfico color 2,4" 320×240 píxeles con retroiluminación 1000 nits
• Montaje estándar: 2-1/4" (57 mm) y 3-1/8" (80 mm)
• Carcasa: aluminio mecanizado en bloque, acabado pintado en polvo
• Dimensiones: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Peso: 140 g (57), 230 g (80)
• Tensión de alimentación: 10–30 V
• Corriente de alimentación: 60 mA (57), 135 mA (80)
• Salida de alarma colector abierto (máx. 300 mA, activo bajo) — puede utilizarse para generar tono de intercom con adaptador opcional
• Entradas: 4 o 2 entradas CHT (según modelo); 4 o 2 entradas EGT (según modelo)
• Temperatura de funcionamiento: −20 a +70 °C
• Humedad: hasta 90% máx. (sin condensación)
• Comunicación: 2 × CAN bus
• USB: USB 2.0 para actualizaciones de software
