EMS digital EngiMaster

para avión ligeropara ultraligero motorizado

Descripción general
EngiMaster es un EIS compacto y depurado diseñado para aeronaves de ala fija y rotor. Puede montarse horizontal o verticalmente para adaptarse a todos los paneles y encaja en cabinas pequeñas gracias a su bajo peso y dimensiones compactas. Es compatible con motores Rotax inyectados y atmosféricos y puede conectarse con la mayoría de motores del mercado. Con su pantalla de 4,3" puede mostrar hasta 6 EGT y 6 CHT. Los datos del motor se muestrean 20 veces por segundo. EngiMaster ofrece una amplia gama de opciones, mostradas en tres pantallas de fácil acceso.

Versiones disponibles

• EngiMaster Fixed Wing - Horizontal (Cod. 661000FH)
• EngiMaster Fixed Wing - Vertical (Cod. 661000FV)
• EngiMaster Rotary Wing - Horizontal (Cod. 661000RH)
• EngiMaster Rotary Wing - Vertical (Cod. 661000RV)

Pantallas principales

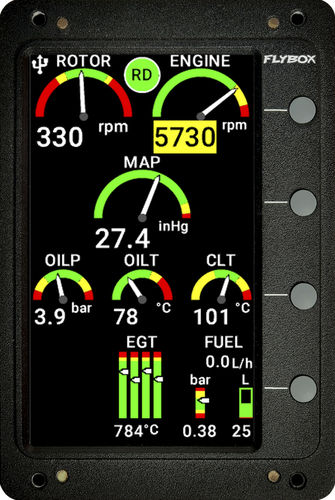

• Pantalla principal: RPM rotor, RPM motor, MAP, presión y temperatura de aceite, temperatura del refrigerante, EGTs, CHTs, presión y cantidad de combustible.
• Segunda pantalla: indicadores de voltaje, corriente, IAT y OAT, y medidas de contadores Hobbs.
• Tercera pantalla (datalogger): visor de datos que permite desplazarse por todos los datos recopilados del motor y de las sondas opcionales.

Funciones

• Funciones del motor: RPM motor, RPM rotor, MAP con sensor integrado, presión de aceite, temperatura de aceite, 6 entradas CHT, 6 entradas EGT, presión de combustible, OAT (Outside Air Temperature), CAT (temperatura carburador/airbox), voltímetro, amperímetro, contador de horas (dividido en zonas verde/amarillo/rojo), memorias de picos RPM motor/rotor (pico del último vuelo y máximo histórico), cronómetro de vuelo, hora local-UTC (requiere GPS), 3 entradas de vídeo compuesto, 2 entradas para interruptores remotos.
• Gestión de combustible: Computadora de combustible (flujo, autonomía, combustible restante, combustible consumido, alcance y reserva en destino) con alarmas para combustible restante, tiempo hasta vaciado y balanceo de tanques. Las funciones de la computadora de combustible requieren una clave de activación opcional (cod. 661055). 3 entradas para sensores de nivel de combustible con calibración para emisores capacitivos y resistivos.
• Otras funciones: Registrador de datos de 200 horas con visor gráfico integrado y posibilidad de exportar datos; software actualizable vía USB; frecuencia de muestreo de datos 20 Hz.
• Alarmas: Las alarmas de motor se activan cuando las medidas están fuera de rango y pueden visualizarse y emitirse como tono de audio o alerta por voz.

Componentes y sondas (ejemplos)

• Sonda EGT con cable de 2,5 m + acoplamiento para soldar (cod. 601008)
• Cable prearmado para sondas EGT (cod. 601013)
• Sonda OAT (Outside Air Temp.) con cable de 2,5 m (cod. 601020)
• Sonda CAT (airbox Rotax) rosca 10x1 y cable de 2,5 m (cod. 601030)
• Transductor de caudal de combustible RedCube (cod. 503030)
• Transductor de presión de combustible con cable de 2,0 m + racor (cod. 601041)
• Sonda amperímetro +/- 50 A (cod. 601060)
• Sonda de presión de aceite, compatible Rotax 4-20 mA, con rosca macho 1/8" NPT (cod. 602000)
• Cámara color (cod. 601070), herramienta de crimpado profesional (cod. 603000), receptor GPS (cod. 601090), CAN Bridge (cod. 601080)

Especificaciones técnicas

• Dimensiones: 125 x 83,7 x 18 mm (unidad de visualización); 135 x 79 x 20 mm (módulo remoto)
• Peso: 185 g + 180 g
• Rango de temperatura de funcionamiento: -20 ~ +70 °C
• Tensión de alimentación: 12 ~ 30 Vdc
• Corriente de alimentación: 260 mA
• Pantalla: TFT color 4,3" LCD
• Brillo de pantalla: 1000 nits, ajustable
• Salida de audio LineOut para intercomunicador
• 2 interfaces de comunicación CAN Bus
• Entrada GPS: RS-232 estándar, NMEA-0183 (se requieren $GPRMC y $GPRMB)
• 1 puerto USB
• Memoria interna para 200 horas de datalogger
• Frecuencia de muestreo de datos: 20 Hz
