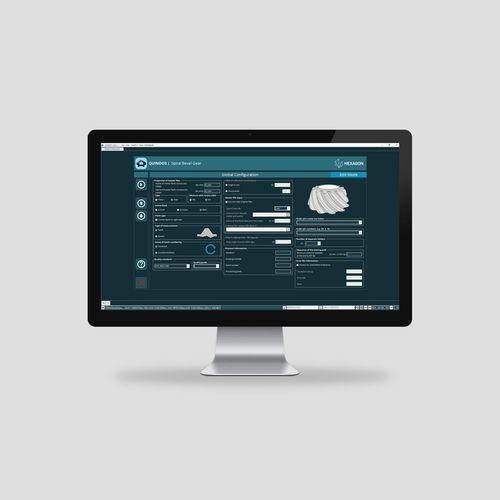

Software para informes QUINDOS

de programaciónde CADde medición

Descripción general
Hexagon QUINDOS es un software de metrología modular para geometrías especiales, diseñado para programar, inspeccionar y evaluar engranajes, álabes, compresores de tornillo, árboles de levas y otros componentes complejos en un entorno CMM basado en CAD.

Capacidades clave

• Programación habilitada por CAD: Entorno basado en CAD para crear, visualizar y controlar tareas de medición complejas con precisión.
• Automatización basada en PMI: Utiliza PMI de modelos CAD 3D para automatizar la creación de programas y acelerar la planificación de inspección.
• Programación offline con gemelo digital: Integración con I++ Simulator para desarrollar y probar programas offline, evitar colisiones y reducir tiempos de inactividad.
• Análisis GD&T conforme a normas: Evaluaciones avanzadas de dimensionado y tolerancia geométrica con informes alineados a normas internacionales e industriales.
• Informes y analítica potentes: Informes personalizables con salidas numéricas y gráficas, trazabilidad e integración con SPC para monitorización de procesos.

Módulos complementarios

• Módulos de geometría especial: Módulos específicos para engranajes, turbinas, álabes, rotores y otros componentes con normas de evaluación particulares.
• Módulos específicos de solución: Extensiones para ampliar las capacidades de evaluación y medición.
• I++ Simulator: Entorno de programación offline con gemelo digital para construir, probar y validar programas CMM en máquina virtual.

Casos de uso

• Inspección de piezas prismáticas: Programación CMM flexible que soporta rutinas automáticas, análisis GD&T e control de procesos.
• Inspección de piezas de forma libre: Captura de superficies 3D complejas (chapas, carrocerías) y comparación con CAD y requisitos GD&T.
• Inspección de geometrías complejas: Inspección de alta precisión de engranajes, álabes de turbina y árboles de levas mediante programación basada en CAD y análisis avanzados.

¿Por qué QUINDOS?
Admite las principales normas internacionales de medición y garantiza consistencia y trazabilidad en producción y cadenas de suministro. La compatibilidad hacia atrás protege los programas existentes y el software es compatible con una amplia gama de sistemas táctiles, ópticos y multisensor para ofrecer una única plataforma en equipos de inspección diversos.

Novedades en QUINDOS 2026.1

• Calibrador de prueba CMM Check 3.0: Monitoreo conforme a normas y flujo de pruebas intermedias integrado en QUINDOS.
• Configuración más rápida con escaneo de alta velocidad (VHS) mejorado: Creación de trayectorias de escaneo en geometrías CAD, nuevos tipos de puntos y automatización en segundo plano de parámetros de escaneo.
• Programación CAD compatible CNC con soporte de mesa rotativa: Generación de puntos de medida con posiciones rotativas fijas o variables en un solo paso para tareas multinúcleo.
• Gestión de geometría más inteligente con agrupación guiada: Selección guiada, nombrado automático único y prevención de duplicados en estructuras CAD.
• Control de movimiento avanzado con soporte de trayectoria circular: Movimientos de despeje circulares y transiciones en espiral para máquinas con capacidad de movimiento circular.
• Análisis de engranajes y transmisión mejorados: Nuevas evaluaciones de excentricidad radial, análisis detallado del espesor del diente y soporte para análisis de alivio lineal de punta en tornillos cilíndricos.

Recursos (folletos y fichas técnicas)

• Folleto QUINDOS
• Soluciones QUINDOS para engranajes

Especificaciones técnicas

• Nombre / modelo: QUINDOS
• Tipo de software: Software de metrología modular para geometrías especiales
• Componentes soportados: Engranajes, álabes de turbina, rotores, piezas prismáticas, piezas de forma libre, árboles de levas, compresores de tornillo
• Integración CAD: Programación habilitada por CAD, automatización PMI
• Herramientas offline: I++ Simulator gemelo digital para programación offline y evitación de colisiones
• Soporte de normas: ISO, DIN, AGMA, JIS, VDI
• Intercambio de datos de engranajes: Soporte conforme a VDI/VDE 2610
• GD&T: Evaluación GD&T avanzada e informes alineados con normas
• Informes y analítica: Diseños personalizables, visualizaciones gráficas, trazabilidad e integración SPC
• Compatibilidad multisensor: Sistemas táctiles, ópticos y multisensor compatibles
• Compatibilidad hacia atrás: Programas antiguos compatibles con versiones nuevas
• Novedades 2026.1: CMM Check 3.0, flujo VHS mejorado, programación CNC con mesa rotativa, agrupación geométrica guiada, soporte de trayectoria circular, evaluaciones de engranajes/transmisión mejoradas
