Gato trípode TJN

para aviónhidráulicomecánico

Visión general

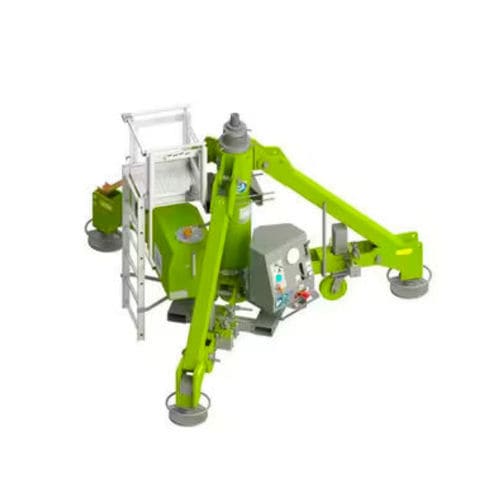

La familia de gatos trípode TJN traslada la experiencia en izado de RH Aero Systems para fuselajes estrechos a la manutención de monocuerpos. Diseñada en Alemania y fabricada en Alemania y Estados Unidos, cada unidad TJN se suministra lista para servicio en Airbus A320‑series, Boeing 737 NG / MAX y ciertos jets ejecutivos de cabina amplia. La capacidad de prueba de carga integrada, el diseño modular de las patas y la conformidad OEM ofrecen una solución trípode segura, rápida y con soporte global para aerolíneas, MRO y FBO.

Características clave

• Optimizado para fuselaje estrecho – Geometría y rango de carrera adaptados a la familia A320, 737 NG / MAX y estaciones de tren de aterrizaje de jets ejecutivos comparables.
• Prueba de carga integrada – Puerto de prueba incorporado que permite verificaciones del 150 % internamente para mantener la certificación y la productividad del personal.
• Construcción modular – Cilindros, secciones de patas y kits de juntas comunes que simplifican el mantenimiento y reducen el inventario de repuestos.
• Conformidad OEM – Diseñado según las últimas especificaciones de Airbus, Boeing y jets ejecutivos para una interfaz precisa y conforme.
• Diseñado en Alemania – Fabricado en USA – Diseño de precisión combinado con producción local para plazos de entrega más cortos.

Puntos destacados
Familias de aeronaves | Tipos representativos
Airbus | A318 • A319 • A320 • A321 (ceo & neo)
Boeing | 737‑300/400/500 • 737 NG • 737 MAX
Jets ejecutivos | Gulfstream G500/G600/G650 • Global 5000/6500 • Citation Latitude/Longitude

Casos de aplicación

• Mantenimiento de línea y base – Giros de tren, cambios de ruedas, inspecciones estructurales para aeronaves clase A320 y 737.
• Bahías de servicio FBO – Dimensiones diseñadas para hangares y plataformas de jets ejecutivos.

Opciones de configuración

Seguridad y operación

• Tuerca de seguridad manual lock‑nut que asegura el pistón extendido.
• Indicador de presión (kN/bar o tn.sh/psi) y nivel de burbuja para comprobaciones inmediatas.
• Válvula de alivio de presión que protege contra sobrecargas.
• Interfaz para equipos de prueba HYDRO que soporta la rutina de verificación integrada.

Movilidad y transporte

• Patas trípode con placas de apoyo regulables en altura para garantizar estabilidad en suelos de hangar irregulares.
• Barras de remolque móviles y ruedas ajustables mecánicamente que facilitan el posicionamiento preciso.

Durabilidad y protección contra la corrosión

• Sello primario de baja fricción con sello secundario anti‑contaminación para prolongar la vida útil.
• Pintura resistente a Skydrol y galvanizado que protegen frente a fluidos hidráulicos, salpicaduras y exposición UV.
• Cubierta impermeable suministrada de serie para almacenamiento exterior.

¿Por qué RH Aero?
Los gatos trípode TJN combinan los estándares de seguridad probados de RH Aero Systems con una arquitectura modular adaptada a flotas de fuselaje estrecho. Las pruebas de carga integradas, la conformidad OEM y la distribución global garantizan que los equipos de mantenimiento permanezcan conformes y operativos.

Especificaciones técnicas

• Compatibilidad: Airbus A318/A319/A320/A321 (ceo & neo); Boeing 737‑300/400/500, 737 NG, 737 MAX; jets ejecutivos seleccionados de cabina amplia (familias Gulfstream, Bombardier, Citation listadas).
• Capacidad de prueba de carga: puerto de prueba incorporado que permite verificaciones al 150 % internamente.
• Construcción: cilindros modulares, secciones de patas y kits de sellos para simplificar el mantenimiento y la gestión de repuestos.
• Características de seguridad: tuerca de seguridad manual, indicador de presión (kN/bar o tn.sh/psi), nivel de burbuja, válvula de alivio de presión.
• Interfaz: diseñado para aceptar equipos de prueba HYDRO para rutinas de verificación integradas.
• Movilidad: placas de apoyo regulables en altura en patas trípode, barras de remolque móviles, ruedas ajustables mecánicamente para posicionamiento.
• Sellado y protección: sello primario de baja fricción con sello secundario anti‑contaminación; pintura resistente a Skydrol; galvanizado.
• Almacenamiento: cubierta impermeable suministrada de serie para almacenamiento exterior.
• Normas y conformidad: diseñado según las últimas especificaciones OEM Airbus, Boeing y jets ejecutivos.
• Origen: diseñado en Alemania; fabricado en Alemania y Estados Unidos.
