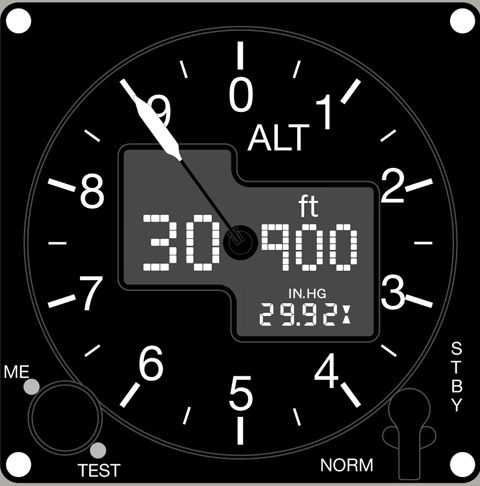

Altímetro analógico

en piespara avión

El altímetro es un instrumento obediente de RVSM capaz del funcionamiento en la uno mismo-detección o el modo del repetidor. En la configuración de control, puede actuar en la uno mismo-detección (recurso seguro) o el modo (normal) del repetidor seleccionado tan por el operador. En la configuración del monitor, el altímetro actúa exclusivamente en el modo de uno mismo-detección, procesando la presión estática, barométrico, y la PSI de corrección del factor de datos de entrada para computar y para exhibir datos baro-corregidos de la altitud (Hbc) y del número del ajuste de altímetro (ASN). En el modo del repetidor, exhibe ASN y Hbc computaba de datos de la altitud de presión (HP) recibió de un ordenador de datos de aire de IS&S 9B-81010-3 Digitaces (DADC) vía un interfaz de ARINC 429. El altímetro proporciona indicadores digitales dedicados de Hbc y ASN y la exhibición análoga de Hbc usando una pantalla de cristal líquido (LCD) y un E/M controlaron el indicador. La altitud se puede exhibir en los metros (m) o los pies (pie) y el ASN se pueden exhibir en los milibares (MB) o las pulgadas del mercurio (IN.HG) según lo seleccionado por el operador. El LCD se proporciona hacer excursionismo de intensidad alta para el uso diurno y la iluminación blanca baja para la visión de la noche.
