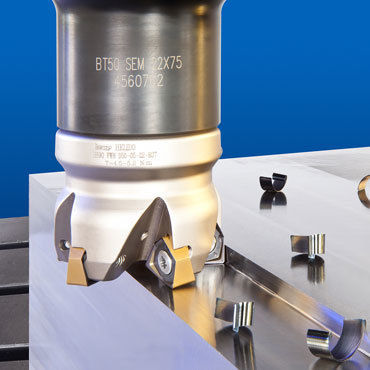

Fresa cilíndrica H690-07

de carburopara metalpara acero

Resumen
La línea HELIDO Trigon H690-07 está diseñada para un fresado productivo de desbaste y semiacabado, principalmente en componentes de fundición y acero. La geometría genera ángulos de desprendimiento radiales y axiales positivos que garantizan un fresado suave con entrada y salida progresiva del material. La combinación de geometría, calidades y 6 filos de corte por plaquita mejora la productividad y reduce los costes de mecanizado.

Características principales

• Fresas a 90° con plaquitas trigonales.
• Plaquita de doble cara con 6 filos de corte (plaquita trigonal doble cara).
• Ángulos de desprendimiento radiales y axiales positivos para un corte suave.
• Perfil a 90° en escuadrado de precisión con capacidad de fresado en rampa.
• Solución económica para aplicaciones diversas de fresado: desbaste y semiacabado.

Operaciones típicas

• Fresado frontal / facing.
• Escuadrado a 90° / shouldering.
• Fresado de bolsillos (pocketing).
• Fresado en rampa y desbaste en general.

Especificaciones dimensionales y geometría

• Gama de diámetros (métrico): 32–125 mm (para la familia de portaherramientas y cuerpos H690).
• Tamaño de plaquitas: 07 mm.
• Plaquita trigonal doble cara con 6 filos de corte helicoidales (permite 6 filos por plaquita antes de sustituir).

Grades / Calidades disponibles

• IC808
• IC830
• IC810
• IC5100
• IC845
• IC5400
• IC330

Beneficios operacionales

• Entrada y salida suaves del material gracias a la geometría helicoidal y desprendimiento positivo.
• Mayor productividad por 6 filos utilizables por plaquita (doble cara).
• Buena solución para fresado a 90° y para rampas, reduciendo pases y tiempos.
• Diseño económico orientado a reducir costes por filos de corte.

Aplicaciones típicas

• Desbaste y semiacabado de componentes de fundición (fundición gris, nodular, etc.).
• Fresado en componentes de acero (acero estructural y ciertos aceros de aplicación industrial).
• Operaciones de escuadrado de precisión y fresado de caras a 90°.

Características / Especificaciones técnicas

• Denominación comercial (línea): HELIDO Trigon H690-07.
• Tipo de plaquita: trigonal, doble cara, 6 filos de corte.
• Tamaño de plaquita: 07 mm.
• Rango de diámetros de fresa (métrico): 32–125 mm.
• Ángulos de desprendimiento: radiales y axiales positivos (geometría para corte suave).
• Perfil de trabajo: fresas a 90° con capacidad de fresado en rampa y escuadrado de precisión.
• Materiales recomendados: fundición y acero (aplicaciones generales de fresado a 90°).
• Calidades disponibles: IC808, IC830, IC810, IC5100, IC845, IC5400, IC330.
• Orientación económica: plaquitas doble cara para reducir coste por filo de corte.
