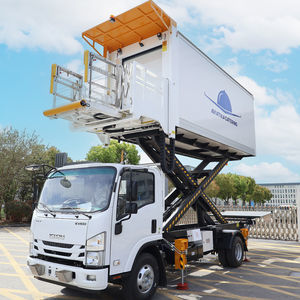

Vehículo elevador de servicio de catering para aeropuerto WTJ5160JSP

Product summary
El WTJ5160JSP es un camión de catering para aeronaves construido sobre chasis modificado Qingling QL1180XQFRY. Diseñado para la manipulación de unidades de catering y operaciones en la puerta del avión, integra una plataforma frontal fija y una plataforma frontal móvil con ajuste telescópico y lateral. Características clave para el servicio en tierra: centro de gravedad bajo, buena estabilidad, operación segura y práctica, y diseño que facilita el mantenimiento. Aplicable a una amplia gama de aeronaves (excluye Airbus A380 en algunas configuraciones).

Modelos aplicables

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• B737MAX
• DC8
• IL-18
• IL-62
• MD11
• MD80

Tabla de principales parámetros técnicos
serial - Project Name - Specific parameters - Part Name - Model
1 - Chassis - Qingling Automobile Co., LTD QL1180XQFRY - gearbox - MLD-6Q
2 - Engine - Qingling Isuzu (Chongqing) Engine Co., LTD. 6HK1-TCL - Force extractor - KRT350R002
3 - Engine emission - GB 17691-2005 National V - Oil pump - CBN-F63-BGHL
4 - Transmission - MLD-6Q - chassis - QL1180XOFRY
5 - Platform working height mm - 2650 ~ 6200 - engine - 6HK1-TCL
6 - Body load rating kg - 5500 - Steering shaft - F063
7 - Platform left and right adjustment range mm - 0 ~ 700 - Drive shaft - R130
8 - Platform expansion adjustment range mm - 0 ~ 600 - Tyre - 9.00-20 16PR
9 - Fixed platform size (length x width) mm - 1900 x 2265 - Lift cylinder - D160/145-1070
10 - Mobile platform dimension (length × width) mm - 830 x 1200 - Front leg cylinder - D90/63-290
11 - Body size (length × width × height) mm - 7500 * 2500 * 2400 - Rear leg cylinder - D90/63-290
12 - Total front platform load kg - 2000 - Front platform moving cylinder - D40/30-700
13 - Fixed platform rated load kg - 1400 - Front platform telescopic cylinder - D40/30-600
14 - Mobile platform load rating kg - 600 - Electric emergency pump - 800601632
15 - Chassis lifting speed mm/s - 80-150 - Manual emergency miscellaneous - PMO 50-s
16 - Wheelbase mm - 5550
17 - Departure Angle - 9.5°
18 - Minimum ground clearance mm - 215
19 - Overall dimension (length × width × height) mm - 10400 * 2500 * 3800
20 - Maintenance weight kg - 12300

Características / especificaciones técnicas

• Modelo: WTJ5160JSP
• Chasis: Qingling Automobile Co., LTD QL1180XQFRY
• Motor: Qingling Isuzu 6HK1-TCL
• Emisiones motor: GB 17691-2005 National V
• Transmisión / caja de cambios: MLD-6Q
• Altura de trabajo de la plataforma: 2650 ~ 6200 mm
• Capacidad de carga del cuerpo: 5500 kg
• Carga nominal plataforma fija: 1400 kg; carga total frontal: 2000 kg; carga plataforma móvil: 600 kg
• Ajuste izquierda/derecha plataforma: 0 ~ 700 mm; expansión: 0 ~ 600 mm
• Tamaño plataforma fija (L x A): 1900 x 2265 mm; plataforma móvil (L x A): 830 x 1200 mm
• Dimensiones totales: 10400 × 2500 × 3800 mm; peso de mantenimiento: 12300 kg
• Distancia entre ejes: 5550 mm; altura mínima al suelo: 215 mm; ángulo de salida: 9.5°
• Neumáticos: 9.00-20 16PR; cilindros y piezas principales: D160/145-1070, D90/63-290, D40/30-700, D40/30-600; bomba de emergencia eléctrica: 800601632
