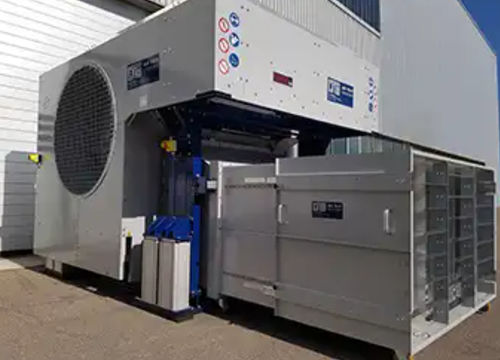

Túnel aerodinámico para la aeronáutica VRSF/VAF

Descripción del producto
Los simuladores de viento LTG SC03 logran una distribución de aire homogénea en un área de descarga de 1,7 m², cumpliendo los requisitos del CFR § 1066 para ensayos SC03 hasta 96 km/h (60 mph). Existen configuraciones estacionarias y móviles para adaptarse a distintas celda de ensayo; algunas versiones operan a temperaturas ambientales hasta -40 °C. Boquillas auxiliares opcionales permiten aumentar la velocidad de descarga para aplicaciones WLTP hasta aproximadamente 135 km/h.

Características

• Distribución de aire homogénea en un área de descarga de 1,7 m² (cumplimiento CFR § 1066 para SC03 hasta 96 km/h / 60 mph)
• Configuraciones estacionarias y móviles para adaptarse a diferentes distribuciones de la celda de ensayo
• Amplios rangos de temperatura ambiente (hasta -40 °C para tipos seleccionados)
• Boquilla auxiliar opcional para alcanzar mayores velocidades de descarga en ensayos WLTP (hasta ~135 km/h)

Datos técnicos

• VRSF 1120 E4030 — Velocidad media de salida: 96 km/h (60 mph); Sección de salida HxA: 1000 × 1700 mm; Altura de salida sobre el suelo: 150–450 mm; Caudal transportado: 163.200 m³/h; Temperatura ambiente: -40 a +50 °C; Requisito: SC03, CFR
• VRSF 1120 E4030 (misma familia) — 137 km/h (85 mph); 800 × 1000 mm; 200–500 mm; 109.600 m³/h; -40 a +50 °C; CFR
• VRSF 1120 E4030 (misma familia) — 145 km/h (90 mph); 800 × 1000 mm; 200–500 mm; 160.000 m³/h; -40 a +50 °C; CFR
• VRSF 1120 E4030 (boquilla auxiliar / WLTP) — 135 km/h; 600 × 1000 mm; 200–500 mm; 81.000 m³/h; -40 a +50 °C; WLTP
• VRSF 1120 E3961 — 160 km/h; 1000 × 800 mm; 50 mm; 128.000 m³/h; -10 a +45 °C; RDE, WLTP
• VAF 2x1120 E4004 — 96 km/h (60 mph); 1000 × 1700 mm; 150 mm; 163.200 m³/h; +10 a +40 °C; SC03, CFR
• VAF 2500 E3934 — 180 km/h; 1100 × 2000 mm; 200–500 mm; 400.000 m³/h; 0 a +40 °C; aplicación específica
• VAF 2240 E3949/E3904 — 160 km/h; 1000 × 2000 mm; 200–500 mm; 320.000 m³/h; 0 a +40 °C; aplicación específica
• VAF 2240 E3794 — 145 km/h; 1800 × 1050 mm; 100 mm; 270.000 m³/h; -10 a +40 °C; aplicación específica
• VAF 2240 E3847 — 145 km/h; 1000 × 2000 mm (rotación 360°); —; 290.000 m³/h; -10 a +40 °C; aplicación específica
• VAF 1400 — 100 km/h; 715 × 1400 mm; 125 mm; 100.000 m³/h; +10 a +40 °C; aplicación específica

Especificaciones técnicas

• Área de descarga para distribución homogénea: 1,7 m² (referencia para ensayos SC03)
• Normas y aplicabilidad: SC03 (CFR § 1066); versiones seleccionadas también compatibles con WLTP y RDE
• Boquilla auxiliar opcional para aumentar la velocidad de descarga en aplicaciones WLTP (hasta ~135 km/h)
• Los caudales nominales varían aproximadamente de 81.000 m³/h a 400.000 m³/h según el modelo
• Las secciones y alturas de salida varían según el tipo; consulte los datos técnicos para dimensiones específicas por modelo
• Los rangos de temperatura ambiente varían según el modelo: desde -40 °C hasta +50 °C para ciertas versiones
