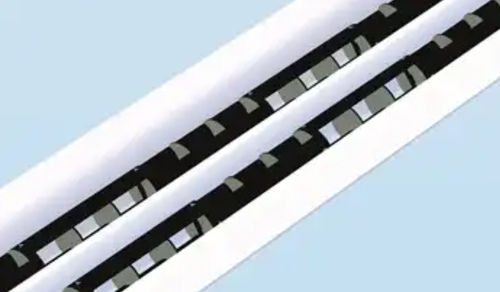

Difusor de aire LDB 20 Classic

Descripción general del producto
Difusor de ranura ajustable para alto confort. Diseñado para caudales constantes o variables con flujo de aire configurable de forma individual. Ajuste posterior posible sin mecánica adicional para rangos de caudal desde 100% hasta 20% del caudal nominal.

Control de dirección
Dirección de descarga ajustable 180°, ajuste de fábrica con posicionamiento reproducible en cualquier momento. Ajuste posterior posible en estado instalado; es posible una posición casi cerrada.

Diseño de salida
Elementos de salida en forma de rodillo de 20 mm de diámetro, alta inducción y contorno interior optimizado para el aire que permite una reducción rápida de la velocidad de salida y de la diferencia de temperatura.

Características clave

• Diámetro del rodillo: 20 mm
• Características de flujo: desde chorro plano para techo hasta abanico amplio — hasta 17 chorros individuales por metro de fila de ranuras
• Características de descarga orientadas al confort

Datos técnicos

• Número de filas de ranuras: 1–4
• Caudal recomendado 1-ranura: 110 m³/h a 36 dB(A)
• Caudal recomendado 2-ranuras: 190 m³/h a 38 dB(A)
• Caudal recomendado 3-ranuras: 250 m³/h a 31 dB(A)
• Caudal recomendado 4-ranuras: 300 m³/h a 36 dB(A)
• Silenciador integrado: opcional

Dimensiones (longitud en mm)

• Longitud máxima: hasta 2000 mm
• Ancho del perfil [mm]: 31–160

Diseño / Opciones

• Elementos de salida ajustables
• Caja de conexión con elemento de estrangulamiento integrado

Selección de perfiles de borde posibles

• Tipo 5
• Tipo 0
• Tipo 8
• Tipo 1
• Tipo 4
• Tipo 2

Difusión del aire
Gráfico disponible que muestra los patrones de difusión del aire para el producto.

Especificaciones técnicas

• Modelo: LDB 20 Classic
• Diámetro del rodillo: 20 mm
• Chorros: hasta 17 chorros individuales por metro de fila de ranuras
• Filas de ranuras disponibles: 1 a 4
• Caudales recomendados (ejemplos): 1-ranura 110 m³/h @36 dB(A); 2-ranuras 190 m³/h @38 dB(A); 3-ranuras 250 m³/h @31 dB(A); 4-ranuras 300 m³/h @36 dB(A)
• Rango de ancho de perfil: 31–160 mm
• Longitud máxima: hasta 2000 mm
• Opciones: elementos de salida ajustables; silenciador integrado opcional; caja de conexión con elemento de estrangulamiento integrado
