Difusor de aire LDB 50 maxx

Descripción

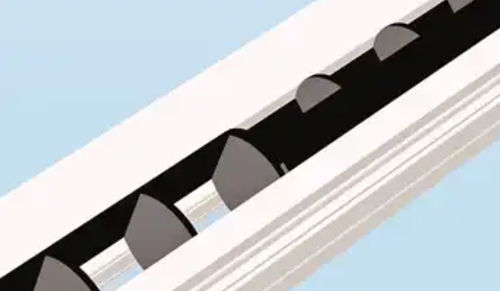

Difusor de ranura LDB 50 maxx diseñado para techos especialmente altos y grandes caudales de aire. Regulable para caudal constante o variable con un rango de 100–20% sin mecanismos adicionales. Dirección de salida ajustable 180°, preajustada en fábrica y reproducible; ajuste posible tras la instalación, incluida la posición casi cerrada. Elementos de salida en forma de rodillo (Ø50 mm) y contorno interno optimizado para el aire que garantizan alta inducción y rápida reducción de la velocidad de salida y la diferencia de temperatura.

Características principales

• Diámetro del rodillo de salida: 50 mm
• Hasta 7 haces individuales por metro de ranura (distribución perfilada)
• Dirección de salida ajustable: 180°
• Caudal ajustable: 100–20% sin mecanismos adicionales
• Diseñado para techos altos y grandes volúmenes de aire
• Silenciador integrado y soluciones de plenum opcionales

Datos técnicos (seleccionados)

• Número de filas de ranuras: 1–3
• Caudal de aire recomendado (ejemplos, niveles de ruido aproximados): 1 ranura — 310 m³/h @ 40 dB(A)
• Caudal recomendado: 2 ranuras — 430 m³/h @ 38 dB(A)
• Caudal recomendado: 3 ranuras — 510 m³/h @ 39 dB(A)
• Silenciador integrado: opcional

Dimensiones

• Longitud: hasta 2100 mm
• Ancho de perfil: 100 / 200 / 300 mm

Diseño / Opciones

• Caja de plenum con elemento de estrangulamiento integrado (opcional)
• Elementos de salida ajustables
• Silenciador integrado opcional

Información adicional

• Perfiles de borde posibles: Tipo 1
• Conducto de aire y conexiones: relacionados con la familia de producto

Especificaciones técnicas

• Modelo: LDB 50 maxx
• Elementos de salida en forma de rodillo, diámetro de rodillo 50 mm
• Configuración de haces: hasta 7 haces individuales por metro de ranura
• Regulación: dirección de salida 180°; caudal ajustable 100–20% sin mecanismos adicionales
• Ejemplos de ruido: 1 ranura 310 m³/h @ 40 dB(A); 2 ranuras 430 m³/h @ 38 dB(A); 3 ranuras 510 m³/h @ 39 dB(A)
• Dimensiones: longitud hasta 2100 mm; anchos de perfil 100 / 200 / 300 mm
• Opciones: caja de plenum con elemento de estrangulamiento (opcional), elementos de salida ajustables, silenciador integrado opcional
• Aplicación: para grandes alturas bajo techo y grandes volúmenes de aire; alta inducción y rápida reducción de la velocidad y la diferencia de temperatura
