Centro de mecanizado 3 ejes MB-100V

verticalpara piezas de gran tamañode doble columna

Descripción general

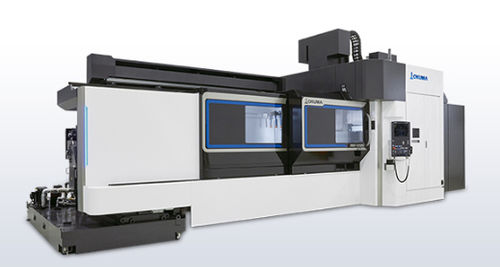

El MB-100V es un centro de mecanizado vertical de doble columna diseñado para el mecanizado de alta precisión de piezas de gran tamaño, optimizando la ocupación en planta. Dispone de una gran carrera de mesa y soluciones para mecanizado multifaz que reducen los tiempos de preparación y la carga del operario.

Gestión de virutas y fiabilidad
La máquina garantiza una evacuación eficaz de las virutas para evitar acumulaciones y paradas. Sus elementos clave incluyen cubiertas de superficie verticales para limitar la acumulación de virutas, amplios transportadores abatibles integrados para un vertido fluido, brazo ATC y caja de levas ubicados fuera de la cámara de mecanizado para reducir el riesgo de averías, y un sistema opcional de lavado bajo la traviesa para barrer virutas de las piezas y de la mesa.

Gama de husillos y capacidad de mecanizado
Fresado completo (husillo de alta potencia n.º 50, rodamientos de rodillos):
Velocidad de husillo: 12 000 min-1
Potencia máxima: 33/26 kW (10 min/cont)
Par máximo: 302/148 N·m (10%ED / cont)
Capacidad de arranque de viruta (Material: S45C, fresado de punta): 704 cm3/min
Ejemplo de herramienta (S45C, fresado de punta) — fresa de desbaste ø20 7 filos (carburo): Velocidad husillo 4 000 min-1, Velocidad de corte 251 m/min, Avance 9 520 mm/min, Ancho de corte 3,7 mm, Longitud de viruta 20 mm

Husillo wide-area n.º 40 (opción) — para una amplia gama desde acero hasta aluminio:
Velocidad de husillo: 15 000 min-1
Potencia máxima: 26/18,5 kW (10 min/cont)
Par máximo: 199/146 N·m (5 min/cont)

Husillo de alta velocidad n.º 40 (opción) — para mecanizado de alta velocidad de aluminio:
Velocidad de husillo: 20 000 min-1
Potencia máxima: 30/22 kW (10 min/cont)
Par máximo: 57/42 N·m (10 min/cont)

Thermo-Friendly Concept
El MB-100V incorpora el Thermo-Friendly Concept de Okuma, que acepta y compensa las variaciones de temperatura ambientales y generadas por la máquina, permitiendo obtener alta precisión de mecanizado en entornos de taller normales sin medidas especiales por parte del usuario.

Especificaciones destacadas
Tamaño de la mesa: 3000 × 1000 mm
Velocidad de husillo: 15 000 / 12 000 min-1
Capacidad del cargador: 32 herramientas
Motor del husillo: 26/18,5 (35/25) (10 min/cont), 33/26 (44/35) (10 min/cont)
Tamaño máquina (A×F×H): 8 995 × 3 095 × 3 500 mm

Especificaciones técnicas

• Modelo: MB-100V
• Estructura de la máquina: Centro de mecanizado vertical de doble columna
• Tamaño de la mesa: 3000 × 1000 mm (118.11 × 39.37 in)
• Opciones de velocidad de husillo: 12 000 min-1 (No.50), 15 000 min-1 (No.40 opción wide-area), 20 000 min-1 (No.40 opción alta velocidad)
• Potencia motor husillo: hasta 33/26 kW (10 min/cont) para No.50; 26/18,5 kW o 30/22 kW para opciones No.40
• Ejemplos de par máximo: 302/148 N·m (No.50), 199/146 N·m (No.40 wide-area), 57/42 N·m (No.40 alta velocidad)
• Capacidad de corte (S45C, fresado de punta): 704 cm3/min
• Capacidad del almacén de herramientas: 32 herramientas
• Dimensiones totales (A×F×H): 8 995 × 3 095 × 3 500 mm
• Características de diseño: evacuación fluida de virutas (cubiertas verticales, amplios transportadores abatibles), brazo ATC y caja de levas fuera de la cámara de mecanizado, limpieza por ducha bajo la traviesa opcional
• Concepto de precisión: Thermo-Friendly Concept para aceptar/compensar variaciones de temperatura
