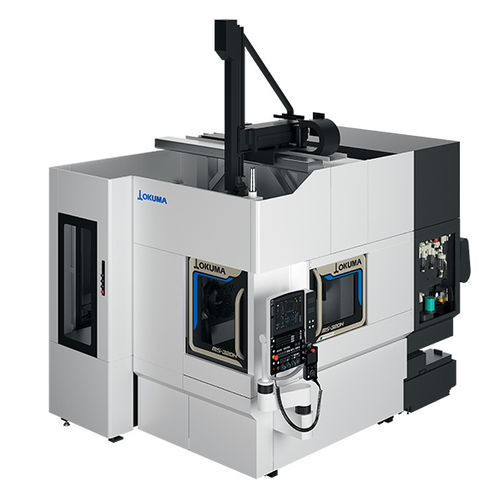

Centro de mecanizado 4 ejes MS-320H

horizontalpara producción de piezas pequeñasCNC

Resumen
Centro de mecanizado horizontal compacto MS-320H para piezas pequeñas y medianas (manejo de piezas hasta ø250 mm; dimensiones máximas de pieza ø500 × 400 mm). Diseñado para reducir la superficie ocupada (56 % menos que máquinas convencionales) y soportar automatización y configuraciones de celda flexibles.

Automatización
Máquina base preparada para automatización con funcionamiento estable en largos ciclos en espacio mínimo. Ocho puertos de sujeción estándar (hidráulicos y neumáticos) para compatibilidad con diversos útiles y sujeción/desprendimiento automático de piezas de distintas geometrías.

• 8 puertos (hidráulicos y neumáticos) para compatibilidad de útiles y sujeción/desprendimiento automático
• Escalable desde celdas de mecanizado monomáquina hasta líneas de producción en masa
• Opciones de celda: cargador, obturador de techo eléctrico, stocker, robot colaborativo móvil (serie OMR)

Cargador / Stocker
Ciclo del cargador (carga/descarga): 5,3 s. Tamaños admitidos: ø250 × L80 mm (8 kg × 2 uds); ø150 × L120 mm (4 kg × 2 uds). Apertura/cierre del obturador de techo: 0,5 s. Stocker de 10 estaciones con grandes ventanas acrílicas para inspección visual de la cantidad de piezas y productos terminados.

Robot colaborativo móvil
El robot colaborativo móvil serie OMR automatiza la carga/descarga para producción de alta variedad y bajo volumen sin vallas de seguridad fijas. Se puede mover dentro del espacio de operador de una sola máquina; el cambio de máquina se completa en 4,5 minutos. No requiere enseñanza ni programación para la operación básica.

Funcionamiento estable / Gestión de virutas
La estructura evita la acumulación de virutas para mantener un funcionamiento estable durante períodos largos. Mayor ángulo de inclinación (hasta 81°) de las cubiertas de acero inoxidable alrededor y bajo la mesa; la parte móvil del eje Z diseñada para eliminar zonas de retención de virutas. Cubierta de eje X en acero inoxidable única y cubierta telescópica plana del eje Y para minimizar irregularidades. Canalón central recoge las virutas para que caigan directamente en el transportador interno y se expulsen fuera de la máquina.

Alta productividad / Husillo
Husillo No.40 estándar para mecanizado de acero. Velocidad de husillo: 15 000 min-1. Potencia máxima: 25/11 kW (15%ED/Cont). Par máximo: 73,1 N·m (15%ED). Obturador ATC eléctrico de serie para reducir tiempos inactivos; tiempo de operación ATC: 0,4 s. El obturador eléctrico permite control sincronizado con el brazo de cambio de herramienta para reducir el tiempo de cambio y eliminar impulsos de tipos accionados por aire.

Ejes de avance y movimiento
Velocidad de avance rápida: X/Y 50 m/min (la tabla de especificaciones también indica X/Y/Z: 60 m/min), Z 60 m/min. Aceleración de avance rápida (máx): 1,0 G. Precisión/indexado del eje A / repetibilidad: ±3 s / 2 s (indexado 0,001°).

Características adicionales

• Compatibilidad de cono herramienta ATC: MAS403, BT40 [HSK-A63]
• Compatibilidad de tuerca de sujeción: MAS2 [MAS1, CAT, DIN, JIS]
• Capacidad de magazine: 10 herramientas (opción 24)
• Agujero cónico: cono 7/24 No.40 [HSK-A63]
• Controlador: OSP-P500M

Especificaciones técnicas

• Modelo: MS-320H
• Recorridos: X 250 mm; Y 250 mm; Z 570 mm
• Mesa (eje A) tamaño del pallet: ø320 mm
• Carga máxima mesa: 100 kg
• Dimensiones máximas de la pieza: ø500 × 400 mm
• Velocidad de husillo: 15 000 min-1
• Cono de husillo: 7/24 No.40 [HSK-A63]
• Potencia husillo: 25/11 kW (15%ED/Cont)
• Par husillo: 73,1 N·m (15%ED)
• Velocidad de avance / desplazamiento rápido: X/Y 50 m/min (tabla: X/Y/Z 60 m/min); Z 60 m/min
• Aceleración desplazamiento rápido (máx): 1,0 G
• Tiempo obturador ATC: 0,4 s
• Tiempo carga/descarga cargador: 5,3 s
• Tiempo apertura/cierre obturador techo: 0,5 s
• Cono herramienta ATC: MAS403, BT40 [HSK-A63]
• Compatibilidad tuerca: MAS2 [MAS1, CAT, DIN, JIS]
• Capacidad magazine: 10 (opción 24)
• Precisión/repetibilidad eje A: ±3 s / 2 s (indexado 0,001°)
• Altura máquina: 2 630 mm
• Superficie ocupada (A × P): 1 580 × 3 120 mm
• Masa: 7 000 kg
• Controlador: OSP-P500M
