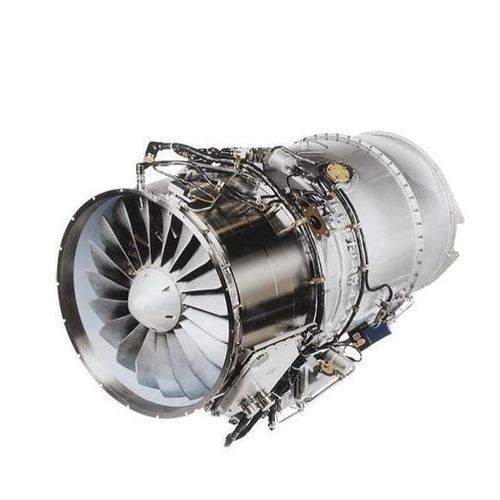

Turborreactor 0 - 100 kN PW500

para avión ejecutivo

Descripción general
La familia de turbofan PW500 está diseñada para aviones ejecutivos ligeros a medianos y para el mercado de propiedad fraccionada. Ofrece consumo de combustible eficiente, durabilidad y fiabilidad demostradas, y economía operacional adecuada para operaciones de alta utilización.

Aspectos destacados

• La familia comprende 3 series y 8 modelos con empujes termodinámicos aproximados de 2 900 a 4 700 libras‑fuerza (lbf).
• Fiabilidad y durabilidad respaldadas por planes disponibles de garantía de costes de mantenimiento y soporte.
• Muchos modelos disponen de FADEC (Full‑Authority Digital Engine Control) para reducir la carga del piloto y mejorar el monitoreo/diagnóstico de salud del motor.
• Diseñado para facilitar el mantenimiento en ala (on‑wing) y para intervalos de mantenimiento prolongados, adecuado para operaciones fraccionadas y tipo aerolínea.

Diseño y arquitectura
El PW500 es un turbofan de dos ejes que incorpora:

• Hélice (fan) de cuerda ancha, resistente a daños por cuerpos extraños (FOD).
• Compresor de alta presión de tres etapas (dos axiales + uno centrífugo); tecnología IBR que reduce el número de piezas; las series PW535 y PW545 incluyen una etapa de impulso axial accionada por el fan.
• Cámara de combustión de flujo inverso que proporciona bajas emisiones y mayor durabilidad.
• Turbina de alta presión de una sola etapa con materiales avanzados y refrigeración para larga vida útil en el extremo caliente.
• Turbina de baja presión de dos etapas (turbina libre) con palas encofradas y mezclador de escape de alta eficiencia para reducir consumo y ruido.
• Control electrónico del motor (EEC) con respaldo hidromecánico y FADEC en muchos modelos, ofreciendo redundancia de doble canal e integración eficiente con la aeronave.

Características adicionales

• Registro de durabilidad y fiabilidad en 3 series y 8 modelos, orientado a operadores de propiedad fraccionada y jets ejecutivos.
• Tecnologías avanzadas: disponibilidad de FADEC en muchos modelos que apoya diagnósticos y disponibilidad para salida.
• Soporte global al cliente: Pratt & Whitney proporciona instalaciones de servicio, representantes en campo, diagnósticos avanzados y una amplia flota de motores de alquiler/intercambio.

Aplicaciones (emparejamientos modelo‑aeronave seleccionados)

• PW530A — Cessna Citation Bravo
• PW535A — Cessna Citation Ultra Encore; Cessna UC‑35 C/D
• PW535B — Cessna Citation Encore+
• PW535E — Embraer Phenom 300
• PW545A — Cessna Citation Excel
• PW545B — Cessna Citation XLS
• PW545C — Cessna Citation XLS+
• PW545D — Cessna Citation Ascend

Especificaciones (tabla)
Engines | Thermodynamic thrust class* (Pounds) | Mechanical thrust class* (SHP) | Height** (inches) | Width** (inches) | Length** (inches)
PW545 Series | 4,700 | 4,100 | 47 | 32 | 68
PW535 Series | 4,100 | 3,400 | 38 | 29 | 66.5
PW530 Series | 3,100 | 2,900 | 35 | 28 | 60

* Los empujes son valores aproximados al despegue. Disponibles al nivel del mar, día estándar, condiciones estáticas, no instalados.
** Las dimensiones son valores aproximados.

Características técnicas

• Nombre de la familia: PW500
• Fabricante (marca): Pratt & Whitney
• Arquitectura: turbofan de dos ejes
• Compresor de alta presión: tres etapas (dos axiales + uno centrífugo); tecnología IBR; PW535/PW545 incluyen etapa de refuerzo axial accionada por el fan
• Combustión: cámara de flujo inverso (bajas emisiones, durabilidad)
• Turbinas: turbina de alta presión de una etapa; turbina de baja presión de dos etapas (turbina libre, palas shrouded)
• Control: control electrónico del motor (EEC) con respaldo hidromecánico; FADEC en muchos modelos (redundancia de doble canal)
• Escape: mezclador de escape avanzado para mejor rendimiento y reducción de ruido
• Modelos / series: PW530 Series, PW535 Series, PW545 Series (3 series; 8 modelos en total)
• Rango de empuje (aprox.): 2 900 a 4 700 libras (clase de empuje termodinámica)
• Dimensiones típicas (aprox.) indicadas por serie en la tabla de especificaciones
• Plataformas objetivo: jets ejecutivos ligeros a medianos; diseñado para el mercado de propiedad fraccionada y operaciones similares
• Mantenimiento: familia optimizada para intervalos prolongados y mantenimiento on‑wing; muchos modelos soportan monitoreo avanzado de salud del motor y diagnósticos
