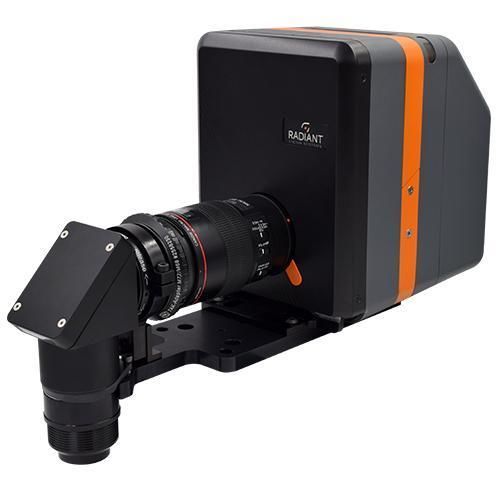

Objetivo de cámara de alta resolución XRE 35

Descripción general
La lente XRE 35 es una solución de prueba para pantallas near‑eye con enfoque electrónico. Su diseño óptico pendiente de patente está diseñado para medir pantallas near‑eye integradas en visores de realidad virtual (VR), realidad mixta (MR) y realidad aumentada (AR) simulando el tamaño, la posición y el campo de visión del ojo humano. La lente admite configuraciones plegadas ("periscopio") y no plegadas y puede utilizarse para mediciones monoculares o binocular (estereoscópicas) cuando se integran dos sistemas.

Capacidades clave

• Reproduce la posición del ojo humano en cascos XR
• Enfoque electrónico controlable por software (mecanismo interno; la longitud del cuerpo no cambia durante el enfoque)
• Configuraciones plegadas ("periscopio") y no plegadas para adaptarse a diferentes factorías de forma de cascos
• Campo de visión hasta ±35° (70° en total)
• Admite análisis MTF automatizado a través del enfoque (múltiples ajustes de enfoque iterados por software)

Configuraciones flexibles
La lente XRE 35 puede emparejarse con fotómetros de imagen (fotométricos) o colorímetros de imagen (colorimétricos) y admite opciones de resolución para proporcionar los píxeles por grado requeridos hasta 70° de FOV. Las configuraciones plegadas permiten la medición en cascos con poco espacio ocular o equipos sobre la cabeza y pueden permitir la instalación de dos sistemas XRE 35 para medición simultánea de ojo izquierdo y derecho.

Medición e integración de software
La lente XRE 35 se acopla a fotómetros de imagen o colorímetros Radiant ProMetric mediante un soporte de montaje personalizado para formar una solución compacta cámara/lente. Está soportada por el software TrueTest™ de Radiant y el módulo de software TT-ARVR™ para pruebas automatizadas de pantallas AR/VR (luminancia, cromaticidad, contraste, uniformidad, detección de mura/defectos, defectos de píxeles/líneas, MTF, distorsión, uniformidad de enfoque, etc.).

Recursos
Hay disponible una hoja de especificaciones (PDF) para este producto (ver documentos del producto).

Características / especificaciones técnicas

• Aplicación principal: Medición de luz y color para pantallas near‑eye (NED) en cascos
• Abertura efectiva (pupila de entrada): 3,3 mm
• Enfoque: Electrónico (enfoque interno controlable por software)
• Distancia de enfoque: Rango 0,5 m hasta infinito (medido desde el frente de la lente)
• Distancia inter pupilar mínima (IPD): 63 mm
• Longitud de plegado del espejo opcional: 173 mm
• Luminancia - mínimo: 0,01 cd/m2
• Luminancia - máximo: 10.000 cd/m2 (cámaras serie Y); 1.000.000 cd/m2 (cámaras serie I) — valores máximos para exposiciones cortas
• Capacidades de medición: Luminancia, Radiancia, coordenadas cromáticas CIE, Temperatura de Color Correlacionada (CCT)
• Unidades compatibles: cd/m² (nit), W/sr/m², foot‑lambert, CIE (x, y) y (u', v'), Kelvin (CCT)
• Opciones de cámara emparejadas: ProMetric Y61; ProMetric I61 / I61‑SC
• Campo de visión aproximado (horizontal): ±35°
• Campo de visión aproximado (vertical): ±35°
• Resolución: ~0,012° por píxel del sensor (dependiente de la opción de cámara/resolución)
• Opciones de resolución (sistema): 29 MP, 45 MP, 61 MP (dependiente de la cámara)
• Opciones de configuración de lente: Plegada ("Periscopio") o No plegada
• Soluciones adicionales: Solución estándar de una lente o solución para ambos ojos (dos sistemas XRE integrados)
• Recomendaciones de sistema: Fotómetro o colorímetro de imagen ProMetric de alta resolución (hasta 61 MP), módulo de software TT-ARVR™, Windows 10 (64 bits), 16–32 GB RAM; requisitos adicionales varían según la cámara
