Conector híbrido SPE

de datospara aeronaveEthernet

Resumen

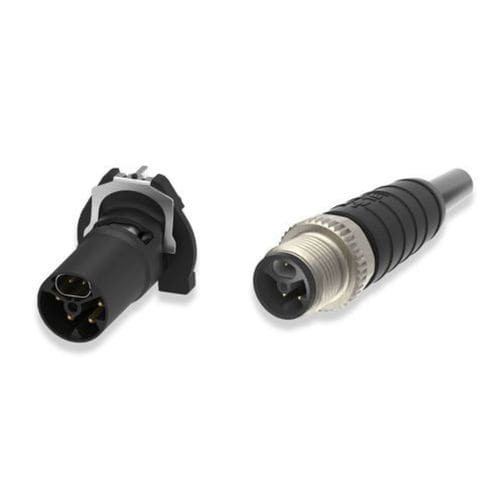

El SPE-M12 Hybrid es un conector industrial para Single Pair Ethernet (SPE) que integra transmisión de datos de alta velocidad y suministro de energía en una única interfaz M12. Soporta tasas de datos de hasta 1 Gbps y entrega de potencia hasta 1 kW (2x 8 A). Diseñado para entornos industriales exigentes, ofrece protección IP67, un mecanismo de cierre seguro y cumplimiento con IEC 63171-7 para asegurar la interoperabilidad SPE entre dispositivos y fabricantes.

Principales características

• Combina datos y potencia en un único factor de forma M12
• Transmisión de datos de alta velocidad hasta 1 Gbps
• Entrega de potencia hasta 1 kW (conductores duales 8 A)
• Diseño robusto con grado de protección IP67 para entornos hostiles
• Mecanismo de cierre seguro para un acoplamiento fiable
• Conforme a IEC 63171-7 para interoperabilidad SPE

Configuración y disponibilidad

• Tipos de ensamblado de cable: M12 Pigtail | M12 a M12
• Configuraciones de ensamblado: Doble extremo | Un solo extremo
• Orientación del conector: Recto (Extremo A / Extremo B)
• Número de posiciones: 6
• Longitudes disponibles ensamblado de cable (m): .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• Longitudes disponibles ensamblado de cable (ft): 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

Aplicaciones

• Redes Industrial Ethernet y Single Pair Ethernet (SPE)
• Robótica, variadores, cobots, pinzas, sensores y sistemas de visión
• Entornos IIoT y de automatización que requieren miniaturización y descentralización

Especificaciones técnicas

• Modelo: SPE-M12 Hybrid
• Protocolos industriales: Single Pair Ethernet (SPE)
• Clasificación IP: IP67
• Número de posiciones: 6
• Tipo de ensamblado de cable: M12 Pigtail | M12 a M12
• Ensamblado cable (Extremo A): M12 Plug
• Ensamblado cable (Extremo B): M12 Plug
• Orientación del conector (Extremo A / Extremo B): Recto
• Configuración ensamblado de cable: Doble extremo | Un solo extremo
• Material conductor: Cobre
• Material de la chaqueta: PUR
• Material de la carcasa: PA 6T GF30 | Policondensado de tereftalato de polibutileno (PBT)
• Color del conector (Extremo A / Extremo B): Negro
• Color del cable: Negro
• Sección del conductor (AWG): 16
• Corriente de contacto (máx): 8 A
• Voltaje de funcionamiento (VDC): 50
• Voltaje de funcionamiento (VAC): 63
• Rango de temperatura de funcionamiento (°C): -45 – 85 | -40 – 85
• Rango de temperatura de funcionamiento (°F): -49 – 185 | -40 – 185
• Apantallado: Sí
• Cumplimiento / Normas: IEC 63171-7 (interoperabilidad SPE)
