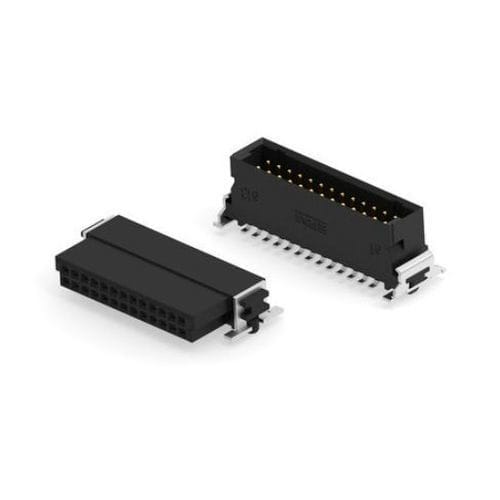

Conector PCB 154 series

para aeronaveSMChilo a tarjeta

Descripción general
Los conectores PCB de la serie SMC ofrecen un paso compacto de 1,27 mm para interconexiones de alta densidad board-to-board y wire-to-board. Disponibles de 12 a 80 posiciones con múltiples configuraciones de filas/columnas y opciones de apilado, son adecuados para diseños con espacio limitado y mantienen la integridad de la señal mediante carcasas polarizadas y áreas de contacto chapadas en oro.

Características del tipo de producto

• Forma del conector: Rectangular
• Tipo de conector PCB: Header montaje PCB | Receptáculo montaje PCB
• Sistema de conector: Board-to-board | Wire-to-board
• Tipo de header: Totalmente cubierto
• Sellable: No
• Finaliza en: Circuito impreso flexible (FPC) | Placa de circuito impreso
• Tipo de producto: Conjunto de conectores

Características de configuración

• Columnas: 6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• Posiciones cargadas: 12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• Apilable: No | Sí (stack through)
• Condición de carga de contactos: Totalmente cargado
• Orientación de montaje PCB: Ángulo recto | Vertical
• Filas: 2 | 6

Características eléctricas

• Tensión de resistencia dieléctrica: 500 Vrms
• Resistencia de contacto: 25 mΩ
• Tensión de funcionamiento: 10 VDC
• Clasificación de corriente de contacto (máx): 1,0 – 1,7 A según variante

Características del cuerpo

• Perfil del conector: Alto | Bajo | Estándar
• Color principal: Negro | Azul

Características de contacto

• Longitud área de acoplamiento: 3,25 mm | 4 mm
• Grosor de lengüeta de acoplamiento: 0,3 mm
• Ancho de lengüeta: 0,42 mm
• Material base de contacto: Aleación de cobre
• Forma de contacto: Doble lámina | Rectangular
• Chapado área de acoplamiento: Oro (Au)
• Chapado terminación PCB: Estaño (típ. 4–6 µm)
• Tipos de contacto: Pin | Receptáculo | Socket | Lengüeta

Características de terminación

• Método de terminación a PCB: Montaje superficial (SMT)
• Longitud de poste y cola de terminación: 4 mm

Fijación mecánica

• Longitud característica de alineación: 0,75 mm
• Retención montaje PCB: Espiga de localización (con | sin)
• Retención de acoplamiento: Bloqueo por fricción | Bloqueo
• Alineación de acoplamiento: Polarización
• Montaje del conector: Montaje en placa

Características de la carcasa

• Ubicación de entrada de acoplamiento: Lateral | Superior
• Centro a centro (paso): 1,27 mm
• Material de la carcasa: Liquid Crystal Polymer (LCP), UL 94V-0

Dimensiones

• Longitudes (mm): 12,7 | 15,24 | 17,78 | 21,6 | 25,4 | 30,48 | 36,83 | 48,26 | 55,88
• Alturas desde PCB (mm): 3,85 | 4,25 | 6,25 | 6,75 | 8,25 | 9,05 | 9,85 | 13,65
• Anchos (mm): 6,25 | 7 | 7,2 | 9,6 | 9,8 | 10
• Separación fila a fila: 1,27 mm
• Alturas de apilado (mm): 1,75 | 3,25 | 4,85 | 6,25 | 9,05 | 13,65

Condiciones de uso

• Rango de temperatura de funcionamiento: desde -55 °C hasta 125 °C (según variante)

Operación / Aplicación

• Apantallado: No
• Aplicación de circuitos: Potencia y señal

Normas industriales

• Normas: IEC | ISO
• Compatibilidad con agencias: UL | UL E84703 | DIN
• Clasificación de inflamabilidad UL: UL 94V-0

Embalaje

• Embalaje: Reel | Tape & reel
• Diámetro de carrete: 300 | 330 mm
• Cantidades ejemplo: 160 | 170 | 250 | 280 | 560

Especificaciones técnicas

• Serie: SMC series
• Paso: 1,27 mm
• Posiciones disponibles: 12–80
• Filas: 2 o 6
• Orientación de montaje: Ángulo recto o vertical
• Chapado de contactos: Oro (acoplamiento), Estaño (terminación PCB)
• Tensión de resistencia dieléctrica: 500 Vrms
• Tensión de funcionamiento: 10 VDC
• Aplicaciones típicas: Interconexiones de alta densidad en diseños con espacio limitado
