Transpondedor modo S TT23

ADS-Bpara aviónTSO

Descripción general
Los transpondedores compactos Mode S Trig TT23 y TT23G ofrecen funcionalidad de transpondedor Clase 1 en un menor espacio de panel. El TT23 admite ADS‑B Out cuando se conecta a una fuente GPS certificada externa; el TT23G incorpora un GPS interno certificado (ETSO‑C199) para una solución ADS‑B Out integrada.

Características clave

• Factor de forma compacto: cabe en un agujero de instrumento de 57 mm o montaje compacto
• Profundidad de montaje mínima para maximizar el espacio delante y detrás del panel
• Codificador de altitud integrado en la unidad de control (TC20)
• TT23G con GPS interno certificado ETSO‑C199
• Certificado para operaciones IFR y VFR
• Regulación manual del brillo y unidad de control resistente a salpicaduras
• Bajo consumo y sin necesidad de ventilador
• Certificaciones EASA ETSO y FAA TSO incluyendo TSO‑C166b (ADS‑B 1090ES)
• Aprobaciones Free European Minor Change y disponibilidad de STC FAA para aeronaves seleccionadas

Diseño del producto

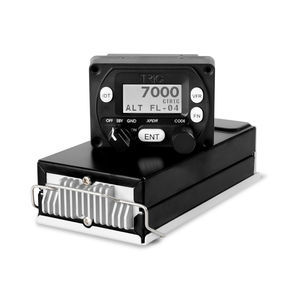

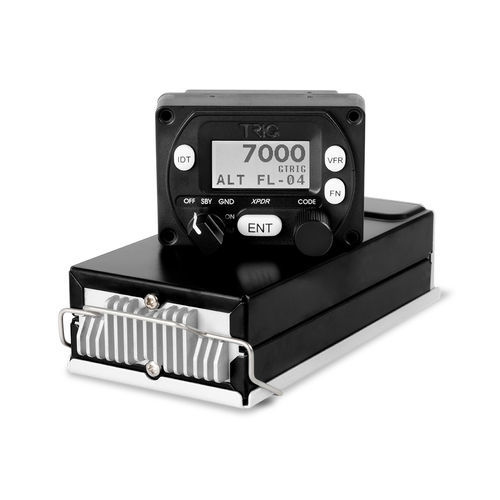

El sistema separa una unidad de control compacta (TC20) con codificador integrado de una caja trasera de hardware que puede instalarse en otra parte del fuselaje. La profundidad de la unidad de control es de 54 mm y encaja en un agujero redondo de 57 mm (2¼") o montaje compacto; se suministra el kit de instalación. La pantalla es brillante, legible y regulable manualmente.

Potencia de transmisión y ADS‑B
Potencia nominal del transmisor: 250 W en el conector (Clase 1). El TT23/TT23G cumple los requisitos de ADS‑B Out 1090ES (TSO‑C166b). El TT23 requiere un GPS certificado externo para ADS‑B Out; el TT23G utiliza su GPS ETSO‑C199 interno.

Fuentes de posición compatibles

• TN72 — fuente de posición ADS‑B económica para equipamiento voluntario
• TN70 — adecuada para aeronaves certificadas Part 23 que requieren fuente TSO‑C145

Versiones

• TT23 — Clase 1 Mode S y 1090ES; ADS‑B Out con GPS certificado externo; Potencia transmisor 250 W; Nº de pieza 02627‑00‑01
• TT23G — Clase 1 Mode S y 1090ES; GPS ETSO‑C199 integrado para ADS‑B Out; Potencia transmisor 250 W; Nº de pieza 02629‑00‑01

Contenido del paquete

• Garantía de dos años (desde la fecha de instalación)
• Manuales de instalación y operación (inglés, alemán y francés)
• Kit de instalación con soportes plásticos para montajes redondos
• Bandeja y fijaciones
• Formulario EASA One

Especificaciones técnicas

• Tipo: Transpondedor Clase 1 Mode S nivel 2, ADS‑B Clase B1S
• Certificaciones: TT23 — ETSO C88a, C112e, 2C112b, C166b; TSO C88b, C112c
• Certificaciones: TT23G — ETSO C88a, C112e, 2C112b, C166b, C199; TSO C88b, C112c
• Cumplimiento: ED‑73E, ED‑14G, DO‑160G, DO‑260B, DO‑178C, DO‑178B, DO‑254 Nivel C
• Tensión de alimentación: 11–33 V CC
• Consumo típico (14 V): TT23 reposo 0,15 A / activo 0,28 A; TT23G reposo 0,15 A / activo 0,34 A
• Potencia nominal del transmisor: 250 W en el conector
• Temperatura de funcionamiento: transpondedor −40 °C a +70 °C; unidad de control −20 °C a +55 °C
• Peso (unidad): TT23 300 g; TT23G 315 g; Unidad de control (TC20) 90 g
• Dimensiones (control): H 44 × A 63 × P 54 mm; transpondedor en bandeja H 37 × A 64 × P 149 mm
