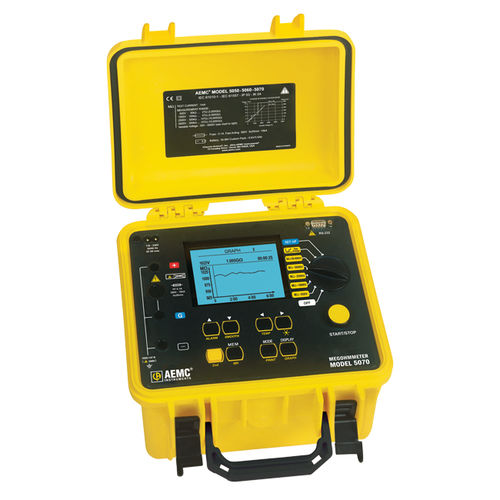

Mégohmmètre portable 5070

pour l'industrie aéronautique

Le Mégohmmètre modèle 5070 est un testeur d'isolation graphique 5000V entièrement automatisé. Ce véritable mégohmmètre® est doté d'une tension de test sélectionnable et programmable (40 à 5100 V) et d'une correction de température programmable des lectures de résistance. Le modèle 5070 est le seul mégohmmètre à offrir à la fois un tracé graphique du test directement sur l'instrument, ainsi qu'une présentation numérique des résultats du test. Il dispose d'un grand écran graphique avec un affichage alphanumérique de cinq lignes et un graphique. Il permet également de programmer jusqu'à trois profils de tension par palier, chacun contenant jusqu'à cinq paliers. Le modèle 5070 est doté d'un port RS-232 qui permet de configurer l'appareil et d'exécuter le test à partir d'un PC. Les résultats des tests peuvent être générés directement sur une imprimante à l'aide du logiciel de graphisme et d'analyse DataView®. Mesure de la tension AC/DC Gamme - 1 à 4000V Précision - 1 à 99,9V : ±(1% R + 5ct) 100 à 4000V : ±(1% R + 3ct) Résolution - 1 à 99,9 V : 0,1 V 100 à 999V : 1V 1000 à 4000V : 2V Gamme de fréquences - 1 à 2500V : DC ou 15 à 500Hz 2501 à 4000V : DC Impédance d'entrée - 750kΩ ou 3MΩ (en fonction de la gamme) Mesure de l'isolation Tension d'essai / Plage de résistance - 500V : 30kΩ à 2TΩ 1000V : 100kΩ à 4TΩ 2500V : 100kΩ à 10TΩ 5000V : 300kΩ à 10TΩ Tension variable - 40 à 5 100 V Décharge automatique - Temps de décharge 3, 10, 20% (sélectionnable par l'utilisateur) de la tension de test Caractéristiques générales Alarme programmable - Oui DAR - PI - DD - R(t) - Oui Mode rampe - Non
